G1066520p1: Цепь низкочастотного активатора левого переднего датчика
G1066520t1: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Зажигание выключено.
2. Отсоедините электрический разъем низкочастотного активатора левого переднего датчика, C2198.
3.

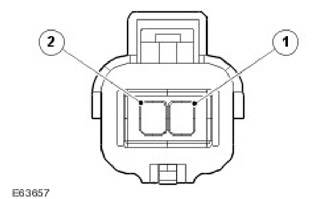

4. Измерьте сопротивление между: C2198, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t5.
Нет - Перейти к детальной проверке G1066520t3.
G1066520t2: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2198, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t6.
Нет - Перейти к детальной проверке G1066520t4.
G1066520t3: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Измерьте сопротивление между: C2198, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t7.
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t4: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2198, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t8.
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t5: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2.
3. Измерьте сопротивление между: C2198, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t6: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2.
3. Измерьте сопротивление между: C2198, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t7: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2.
3. Измерьте сопротивление между: C2198, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t8: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2.
3. Измерьте сопротивление между: C2198, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t9: Проверьте цепь активатора на предмет высокого сопротивления

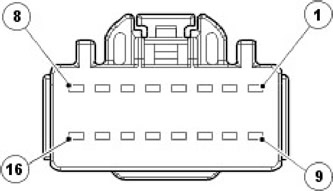

1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 14; C2198, сторона жгута - Контакт 2
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - Перейти к детальной проверке G1066520t10.
G1066520t10: Проверьте цепь активатора на предмет высокого сопротивления

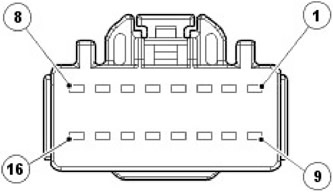

1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 13; C2198, сторона жгута - Контакт 1
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Цепь содержит промежуточные разъемы, C2243 и C2245. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый низкочастотный активатор переднего левого датчика. (86.53.16)
Детальная проверка G1066520p2: Цепь низкочастотного активатора правого переднего датчика
G1066520t11: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Зажигание выключено.
2. Отсоедините электрический разъем низкочастотного активатора правого переднего датчика, С2199.

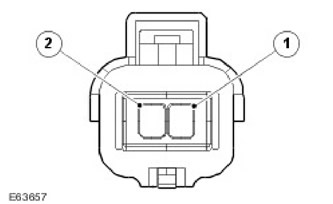

3. Измерьте сопротивление между: C2199, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t15
Нет - Перейти к детальной проверке G1066520t13
G1066520t12: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2199, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t16
Нет - Перейти к детальной проверке G1066520t14
G1066520t13: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Измерьте сопротивление между: C2199, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t17
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности .
G1066520t14: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2199, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t18.
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t15: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2199, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t16: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2199, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t17: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, C2447.
2. Измерьте сопротивление между: C2199, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t18: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2199, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t19: Проверьте цепь активатора на предмет высокого сопротивления

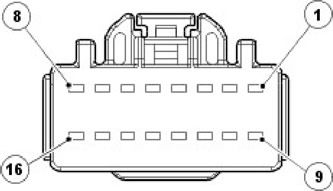

1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 16; C2199, сторона жгута - Контакт 2
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - Перейти к детальной проверке G1066520t20.
G1066520t20: Проверьте цепь активатора на предмет высокого сопротивления

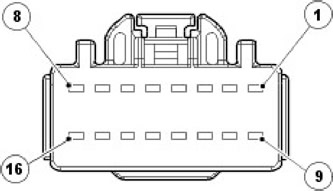

1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 15; C2199, сторона жгута - Контакт 1
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Цепь содержит промежуточные разъемы, C2242 и C2244. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый низкочастотный активатор переднего правого датчика. (86.53.16)
Детальная проверка G1066520p3: Цепь низкочастотного активатора левого заднего датчика
G1066520t21: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Зажигание выключено.
2. Отсоедините электрический разъем низкочастотного активатора левого заднего датчика, С2200.

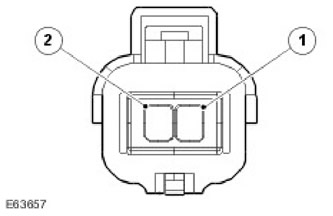

3. Измерьте сопротивление между: C2200, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t25.
Нет - Перейти к детальной проверке G1066520t23.
G1066520t22: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2200, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t26
Нет - Перейти к детальной проверке G1066520t24
G1066520t23: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Измерьте сопротивление между: C2200, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t27
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t24: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2200, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t28.
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t25: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2200, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t26: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2200, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t27: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2200, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t28: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2200, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t29: Проверьте цепь активатора на предмет высокого сопротивления

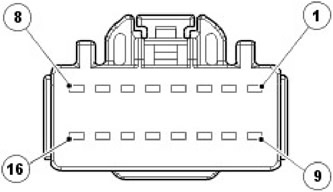

1. Измерьте сопротивление между:C2447, сторона жгута - Контакт 6; C2200, сторона жгута - Контакт 2
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - Перейти к детальной проверке G1066520t30.
G1066520t30: Проверьте цепь активатора на предмет высокого сопротивления
1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 5; C2200, сторона жгута - Контакт 1
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый низкочастотный активатор заднего левого датчика. Задняя антенна системы контроля давления в шинах (86.53.17)
Детальная проверка G1066520p4: Цепь низкочастотного активатора правого заднего датчика
G1066520t31: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Зажигание выключено.
2. Отсоедините электрический разъем низкочастотного активатора правого заднего датчика, С2201.
3. Измерьте сопротивление между: C2201, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t35
Нет - Перейти к детальной проверке G1066520t33
G1066520t32: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2201, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t36.
Нет - Перейти к детальной проверке G1066520t34.
G1066520t33: Проверьте цепь активатора на предмет короткого замыкания на массу
1. Измерьте сопротивление между: C2201, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t37
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t34: Проверьте цепь активатора на предмет короткого замыкания на цепь питания
1. Измерьте сопротивление между: C2201, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - Перейти к детальной проверке G1066520t38
Нет - Неисправностей нет, выполните самотестирование по запросу (ODST) для проверки. Выясните причину возможной перемежающейся неисправности.
G1066520t35: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2201, сторона жгута - Контакт 2; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t36: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2201, сторона жгута - Контакт 2; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t37: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2201, сторона жгута - Контакт 1; Аккумуляторная батарея - Отрицательная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t38: Проверьте на наличие короткого замыкания жгут проводов и блок
1. Отсоедините разъем модуля системы контроля давления в шинах, С2447.
2. Измерьте сопротивление между: C2201, сторона жгута - Контакт 1; Аккумуляторная батарея - Положительная клемма
Сопротивление меньше 10 000 Ом?
Да - УСТРАНИТЕ короткое замыкание. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый модуль системы контроля давления в шинах.
G1066520t39: Проверьте цепь активатора на предмет высокого сопротивления
1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 8; C2201, сторона жгута - Контакт 2
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - Перейти к детальной проверке G1066520t40.
G1066520t40: Проверьте цепь активатора на предмет высокого сопротивления
1. Измерьте сопротивление между: C2447, сторона жгута - Контакт 7; C2201, сторона жгута - Контакт 1
Сопротивление больше 5 Ом?
Да - УСТРАНИТЕ высокое сопротивление электрической цепи. Дополнительную информацию см. в схеме электропроводки. Сбросьте DTC и выполните самотестирование по запросу (ODST), используя одобренную изготовителем диагностическую систему, чтобы убедиться, что неисправности устранены.
Нет - УСТАНОВИТЕ новый низкочастотный активатор заднего правого датчика. Задняя антенна системы контроля давления в шинах (86.53.17)
Детальная проверка G1066520p5: Отсутствие, несовместимость или неисправность в работе датчика низкого давления в шине или приемника
G1066520t41: Проверьте правильность установки колеса с шиной и датчика низкого давления в шине
1. Убедитесь, что полноразмерное колесо с шиной оснащено датчиком низкого давления в шине. Визуальным признаком является металлический (а не резиновый) шток клапана датчика низкого давления в шине и невозможность его установки в запасное колесо уменьшенного размера.
Установлено полноразмерное колесо с шиной и датчиком низкого давления?
Да - Перейти к детальной проверке G1066520t42.
Нет - Установите правильное колесо с шиной или датчик низкого давления, работающий на правильной частоте, в соответствии с указаниями в рекомендованной производителем диагностической системе (приложение «Новый датчик низкого давления в шине»).
G1066520t42: Проверьте, появились ли на экране дополнительные коды DTC
1. Извлеките предохранитель цепи питания системы контроля давления в шинах и вставьте снова на место. Сбросьте коды DTC и дайте автомобилю постоять 15 минут, затем совершите поездку на скорости не менее 15,5 миль/ч (25 км/ч), двигаясь без остановок, как минимум, в течение 10 минут. Примечание. Если скорость автомобиля упадет ниже этого значения, время движения для выполнения проверки следует увеличить. Использование рекомендованной производителем диагностической системы и сигнал регистратора данных «Состояние системы контроля давления в шинах - состояние режима обучения» подтверждают завершение теста, после того как значение снова становится «Выключен».
2. Проверьте наличие дополнительных DTC C1A5631, C1A5831, C1A6031, C1A6231 с одинаковыми метками времени.
В модуле системы контроля давления в шинах зарегистрированы все четыре DTC с одинаковыми метками времени?
Да - Замените модуль системы контроля давления в шинах.
Нет - Перейти к детальной проверке G1066520t43.
G1066520t43: Проверьте положение неисправного датчика низкого давления в шинах
1. Проверьте коды DTC системы контроля давления в шинах.
Зарегистрированы ли какие-либо коды DTC C1AXX31?
Да - Установите правильный датчик низкого давления, работающий на правильной частоте, в соответствии с указаниями в рекомендованной производителем диагностической системе (приложение «Новый датчик низкого давления в шине»), в позиции, соответствующей зарегистрированному коду DTC. Датчик низкого давления в шине (74.10.05)
Нет - Никаких дополнительных действий не требуется. Примечание. Использование рекомендованной производителем диагностической системы и сигнал регистратора данных «Состояние системы контроля давления в шинах - обучение успешно завершено» подтверждают успешное выполнение теста.
Детальная проверка G1066520p6: Сбой локализации
G1066520t44: Проверьте, появились ли на экране дополнительные коды DTC
1. Проверьте, появились ли на экране следующие дополнительные коды DTC: C1A5711, C1A5712, C1A5713. C1A5911, C1A5912, C1A5913, C1A6111, C1A6112, C1A6113, C1A6311, C1A6312, C1A6313.
Зарегистрированы ли какие-либо из указанных выше DTC?
Да - См. Указатель DTC и меры по устранению неисправности.
Нет - Перейти к детальной проверке G1066520t45.
G1066520t45: Проверьте, появились ли на экране дополнительные коды DTC
1. Проверьте, появились ли на экране следующие дополнительные коды DTC: C1A5631, C1A5831, C1A6031 или C1A6231
Зарегистрированы ли также DTC C1A5631, C1A5831, C1A6031 или C1A6231?
Да - См. Указатель DTC и меры по устранению неисправности.
Нет - Перейти к детальной проверке G1066520t46.
G1066520t46: Проверьте установку активатора
1. Проверьте правильность установки активатора. (86.53.16) Задняя антенна системы контроля давления в шинах (86.53.17)
Активатор установлен правильно?
Да - Перейти к детальной проверке G1066520t47.
Нет - При необходимости исправьте. (86.53.16) Задняя антенна системы контроля давления в шинах (86.53.17)
G1066520t47: Проверьте жгут проводов активатора на предмет короткого замыкания
1. Найдите и снимите разъем L синего цвета.
2. Измерьте сопротивление в соответствующих цепях активатора в синем разъеме.
Сопротивление меньше 1 Ом?
Да - Значение менее 1 Ом указывает на короткое замыкание, устраните неисправность.
Нет - Установите правильный датчик низкого давления, работающий на правильной частоте, в соответствии с указаниями в рекомендованной производителем диагностической системе (приложение «Новый датчик низкого давления в шине»), в позиции, соответствующей зарегистрированному коду DTC.
Детальная проверка G1066520p7: Датчик низкого давления в шине запасного колеса не работает
G1066520t48: Выясните тип установленного запасного колеса с шиной
1. Выясните тип установленного запасного колеса с шиной.
Запасное колесо уменьшенного размера?
Да - Датчики низкого давления в шинах не устанавливаются в запасные колеса уменьшенного размера. Датчики низкого давления в шинах устанавливаются только в полноразмерные запасные колеса. DTC следует игнорировать, ремонт не требуется.
Нет - Перейти к детальной проверке G1066520t49.
G1066520t49: Убедитесь, что в запасном колесе установлен датчик низкого давления
1. Убедитесь, что в запасном колесе установлен датчик низкого давления, с учетом следующих данных: а) визуальным признаком датчика низкого давления в шине является металлический шток клапана вместо резинового.
Датчик низкого давления в шине установлен?
Да - Перейти к детальной проверке G1066520t50.
Нет - Следует установить новый датчик низкого давления в шине. Примечание. Обратитесь к примечанию над Указателем DTC относительно замены компонентов, на которые может распространяться гарантия производителя. См. соответствующий раздел руководства по ремонту.
G1066520t50: Проверьте работу датчика давления в запасном колесе
1. Полностью спустите запасное колесо, уложив его рядом с автомобилем.
2. Включите зажигание и проверьте, что на панели приборов примерно на 20 секунд появилось предупреждение о низком давлении в запасном колесе.
3. Не унося запасное колесо от автомобиля, доведите давление в шине до нормы. См. раздел «Осмотр и проверка», предупреждения «Проверьте давление в шине».
4. Включите зажигание и убедитесь, что на панели приборов отсутствует предупреждение о низком давлении в запасном колесе.
На панели приборов продолжает оставаться предупреждение о давлении в запасном колесе?
Да - Перейти к детальной проверке G1066520t51.
Нет - Ремонт не требуется. Возможно, что клиент разместил какие-либо предметы в багажном отделении, которые мешают приему радиочастот.
G1066520t51: Убедитесь, что код датчика низкого давления в шине правильно запрограммирован в модуле
1. Снимите датчик низкого давления в шине. Запишите 8-значный шестнадцатеричный код, нанесенный на корпусе.
2. С помощью рекомендованной диагностической системы считайте из модуля код датчика запасного колеса. Обратитесь к соответствующей процедуре в руководстве по ремонту.
3. Сравните коды в шагах 1 и 2.
Коды совпадают?
Да - Замените датчик низкого давления в запасном колесе. См. соответствующий раздел по установке в руководстве по ремонту. Идентификационный код датчика необходимо запрограммировать в модуль системы контроля давления в шинах с помощью рекомендованной производителем диагностической системы. Идентификационный код указан на этикетке упаковки комплекта датчиков, а также отпечатан на корпусе каждого датчика.
Нет - Запрограммируйте код датчика, записанный на шаге 1, в модуль с помощью рекомендованной диагностической системы. Идентификационный код указан на этикетке упаковки комплекта датчиков, а также отпечатан на корпусе каждого датчика. Повторите проверку, чтобы убедиться, что система работает правильно. Перейти к детальной проверке G1066520t50.
Комментарии к этой статье
