Переключатель указателей поворота в сборе (Дискавери 3)

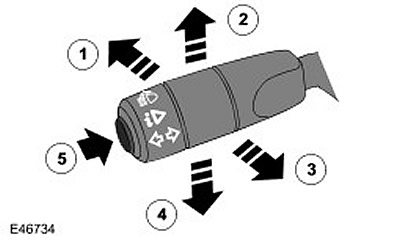

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Дальний свет
2	-	Правый указатель поворота
3	-	Сигнализация дальним светом фар
4	-	Левый указатель поворота
5	-	Кнопка функций компьютера

Переключатель указателей поворота в сборе установлен с левой стороны корпуса и крепится к нему двумя винтами. Переключатель соединен с главным жгутом электропроводки посредством разъема, который расположен на тыльной стороне переключателя. Переключатель управляет следующими функциями:

• Включение левого/правого указателя поворота
• Переключение ближнего/дальнего света фар
• Сигнализация дальним светом фар
• Выбор функций компьютера (при наличии)

Указатели поворота

Включение правых указателей поворота выполняется перемещением рычага вверх, а левых - вниз. Переключатель фиксирует рычаг в выбранном положении, пока он будет перемещен в центральное положение, в котором указатели поворота выключены. Переключатель имеет функцию "перестроения", которая позволяет управлять переключателем без фиксации, что удобно при перестроении на автомагистрали и при обгоне. При отпускании рычага из положения "перестроения" переключатель автоматически возвращается в центральное положение. Для включения левых и правых указателей поворота используются отдельные провод а, соединяющие переключатель с центральной электрораспределительной коробкой (CJB). При перемещении переключателя в определенное положение соответствующая ему цепь в CJB замыкается на массу через переключатель. CJB регистрирует замыкание цепи и включает соответствующие указатели поворота, пока переключатель не вернется в центральное положение. Выключение указателей поворота выполняется либо вручную водителем, либо автоматически при возврате рулевого колеса в центральное положение.

Переключение ближнего/дальнего света фар и сигнализация дальним светом фар

Для включения дальнего света фар переключатель перемещается вперед. Переключатель фиксируется в этом положении, и дальний свет фар остается включенным, пока водитель не вернет рычаг назад. Для сигнализации дальним светом фар переключатель перемещается назад. Контакты переключателя замыкают цепь, и фары остаются включенными, пока рычаг удерживается в этом положении. В данном положении переключатель не фиксируется, и фары выключаются, когда переключатель отпускается и возвращается в положение выключения. Для положений дальнего света фар и сигнализации дальним светом фар используются отдельные провод а, подключенные к CJB и массе. Когда переключатель установлен в определенное положение, через его контакты замыкается цепь между CJB и массой.

Кнопка функций компьютера (при наличии)

Эта кнопка есть только на автомобилях с щитком приборов высокого уровня. Кнопка функций компьютера находится на торце рычага переключателя. Кнопка представляет собой переключатель без фиксации положения, с помощью которого водитель может выбирать информацию, отображаемую на дисплее центра сообщений щитка приборов:

• Дальность поездки
• Расстояние, которое может преодолеть автомобиль д о полной выработки топлива, остающегося в баке
• Количество топлива в баке
• Средний расход топлива
• Расход топлива за все время эксплуатации автомобиля
• Средняя скорость
• Мгновенный расход топлива

Кнопка соединена с щитком приборов и массой. При нажатии кнопки цепь замыкается, и на щитке приборов отображается следующее показание бортового компьютера. При многократном нажатии кнопки производится последовательное циклическое изменение информации, отображаемой на дисплее центра сообщений. Для получения дополнительной информации обратитесь к Information and Message Center (413-08 Information and Message Center).
