Снятие
1.
ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Откройте капот.
3.
ВНИМАНИЕ: Убедитесь, что рулевое управление находится в положении, соответствующем прямолинейному движению.
ВНИМАНИЕ: Не поворачивайте рулевое колесо при отсоединенном нижнем вале рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей рулевого колеса.
ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

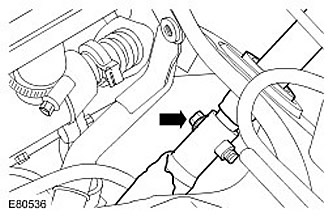

Отпустите болт крепления нижнего вала рулевой колонки к верхнему валу рулевой колонки.
4. Снимите колесо в сборе с шиной.

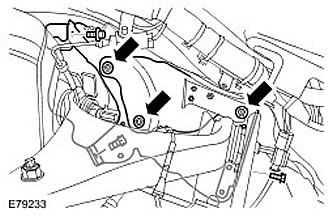

5. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага и тормозной магистрали.
- Отверните 3 гайки.
- Выверните три болта.

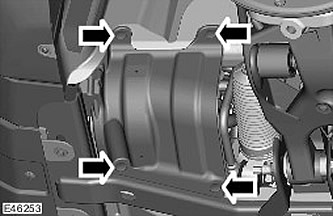

6. Снимите нижнюю отделку брызговика крыла. Снимите 4 зажима.
7. Опустите автомобиль на подъемнике.
8. Переведите ключ зажигания в положение I. Поверните рулевое колесо настолько, чтобы головка болта нижнего вала рулевой колонки была видна через левую колесную арку.
9.
ВНИМАНИЕ: Не поворачивайте рулевое колесо при отсоединенном нижнем вале рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей рулевого колеса.

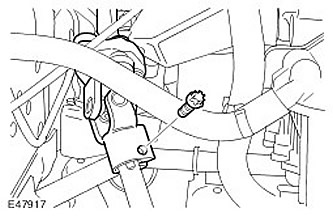

Выверните болт крепления нижнего вала рулевой колонки и отбракуйте его.
10. Поверните рулевое колесо в положение "прямо вперед". Выньте ключ из замка зажигания.
11. Поднимите автомобиль на подъемнике.

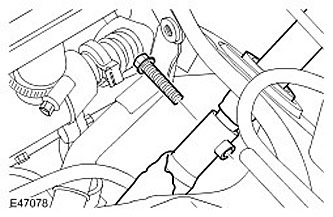

12. Снимите нижний вал рулевой колонки. Выверните верхний болт крепления нижнего вала рулевой колонки и отбракуйте его.
Установка
1. Очистите сопрягаемые поверхности элементов.
2. Установите нижний вал рулевой колонки.
- Подсоедините нижний вал рулевой колонки к верхнему валу рулевой колонки.
- Присоедините карданный шарнир к рулевому механизму.
3. Вверните новый болт крепления нижнего вала рулевой колонки к верхнему валу рулевой колонки, но не затягивайте его на этой стадии.
4. Опустите автомобиль на подъемнике.
5.
ВНИМАНИЕ: Не поворачивайте рулевое колесо при отсоединенном нижнем вале рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей рулевого колеса.
Переведите ключ зажигания в положение I. Поверните рулевое колесо так, чтобы отверстие болта нижнего вала рулевой колонки было видно через левую колесную арку.
6. Вверните болт крепления нижнего вала рулевой колонки к рулевому механизму. Вверните новый болт и затяните усилием 30 Нм.
7. Поверните рулевое колесо в положение "прямо вперед". Выньте ключ из замка зажигания.
8. Поднимите автомобиль на подъемнике.
9. Установите нижнюю отделку брызговика крыла. Установите 4 зажима.
10. Установите теплозащитные экраны верхнего рычага и тормозной магистрали.
- Наверните три гайки.
- Вверните три болта.
11. Установите колесо в сборе с шиной. Затяните колесные гайки усилием 140 Нм.
12. Затяните болт крепления нижнего вала рулевой колонки к верхнему валу рулевой колонки усилием 30 Нм.
13. Закройте капот.
