Замок зажигания (Дискавери 3)

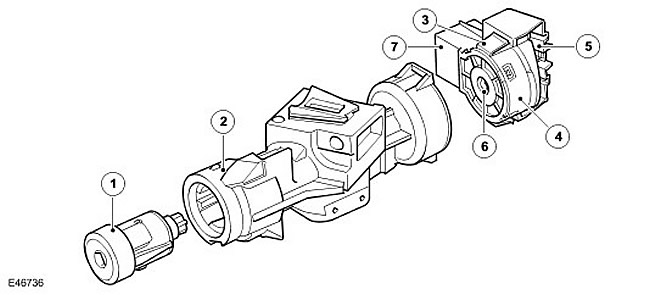

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Цилиндр замка
2	-	Замок рулевой колонки
3	-	Фиксирующий язычок
4	-	Переключатель зажигания
5	-	Разъем жгута электропроводки
6	-	Крепление приводного вала
7	-	Электромагнит блокировки ключа

Замок зажигания находится елевой стороны замка рулевой колонки в сборе. Замок зажигания крепится к литому корпусу замка рулевой колонки двумя фиксирующими язычками, которые входят в соответствующие пазы корпуса.

Замок имеет паз для приводного вала, проходящего через замок рулевой колонки. Этот вал вращается при повороте ключа зажигания в цилиндре замка зажигания. Вращение передается барабану в замке зажигания, который перемещает два электрических контакта для выбора требуемого положения зажигания. В каждом из трех положений замка зажигания подпружиненный шарик входит в гнездо. За счет этого водитель чувствует, когда достигнуто требуемое положение ключа в замке.

На автомобилях с автоматической коробкой передач на замке зажигания установлен электромагнит. Электромагнит, работой которого по од ному провод у управляет модуль управления раздаточной коробкой, не позволяет извлечь ключ из замка, если рычаг селектора коробки передач не установлен в положение PARK (P). Раздаточная коробка получает информацию о режиме коробки передач по шине CAN от модуля управления коробкой передач.

Когда через электромагнит протекает ток, он выдвигает штифт, который не дает полностью повернуть ключ в замке зажигания в положение '0' (выключено). Это не позволяет извлечь ключ, пока селектор коробки передач не будет установлен в положение PARK.
