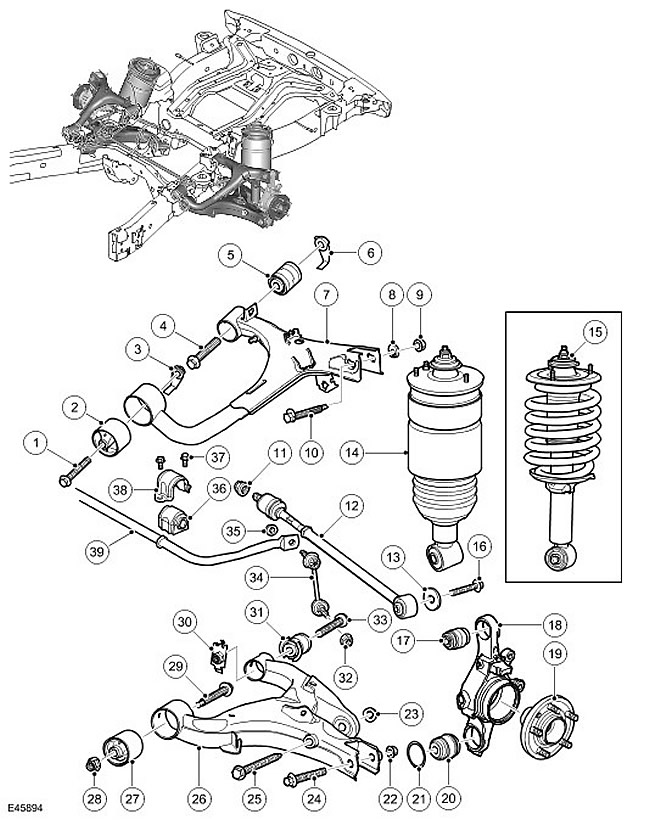

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Болт (передней втулки верхнего рычага управления) |
| 2 | - | Втулка - передня я (верхнего рычага управления) |
| 3 | - | Корончатая гайка (передней втулки верхнего рычага управления) |
| 4 | - | Болт (задней втулки верхнего рычага управления) |
| 5 | - | Втулка - задняя (верхнего рычага управления) |
| 6 | - | Корончатая гайка (задней втулки верхнего рычага управления) |
| 7 | - | Верхний рычаг управления |
| 8 | - | Эксцентриковая шайба (верхнего шарового шарнира кулака колеса) |
| 9 | - | Гайка (верхнего шарового шарнира кулака колеса) |
| 10 | - | Болт (верхнего шарового шарнира кулака колеса) |
| 11 | - | Специальна я гайка (поперечной тя ги регулировки схождения) |
| 12 | - | Поперечная тя га регулировки схождения |
| 13 | - | Шайба (поперечной тя ги регулировки схождения) |
| 14 | - | Модуль амортизатора в сборе (пневматический) |
| 15 | - | Модуль амортизатора в сборе (пружинный) |
| 16 | - | Болт (поперечной тя ги регулировки схождения) |
| 17 | - | Шаровой шарнир (кулака колеса, верхний) |
| 18 | - | Кулак и подшипник колеса в сборе |
| 19 | - | Ступица колеса |
| 20 | - | Гайка со стопорением зачеканкой |
| 21 | - | Стопорное кольцо |
| 22 | - | Подшипник колеса |
| 23 | - | Шаровой шарнир (кулака колеса, нижний) |
| 24 | - | Стопорное кольцо (нижнего шарового шарнира кулака колеса) |
| 25 | - | Самоконтрящаяся гайка (нижнего шарового шарнира кулака колеса) |
| 26 | - | Самоконтрящаяся гайка (нижнего крепления амортизатора в сборе) |
| 27 | - | Болт (нижнего шарового шарнира кулака колеса) |
| 28 | - | Болт (нижнего крепления амортизатора в сборе) |
| 29 | - | Нижний рычаг управления |
| 30 | - | Зажим-ограничитель |
| 31 | - | Самоконтрящаяся гайка (передней втулки нижнего рычага управления) |
| 32 | - | Втулка - передня я (нижнего рычага управления) |
| 33 | - | Болт (передней втулки нижнего рычага управления) |
| 34 | - | Гайка и держатель (задней втулки нижнего рычага управления) |
| 35 | - | Самоконтрящаяся гайка (крепления стойки стабилизатора к нижнему рычагу управления) |
| 36 | - | Болт (задней втулки нижнего рычага управления) |
| 37 | - | Втулка - задняя (нижнего рычага управления) |
| 38 | - | Стойка стабилизатора |
| 39 | - | Самоконтрящаяся гайка (крепления стойки стабилизатора к стабилизатору) |
| 40 | - | Втулка стабилизатора |
| 41 | - | Болт (кронштейна стабилизатора) |
| 42 | - | Стабилизатор |
| 43 | - | Кронштейн стабилизатора |
| 44 | - | Зажим-ограничитель |
Общие сведения
Независимая задняя подвеска обеспечивает уменьшение неподрессоренной массы по сравнению с неразрезным мостом, который устанавливался на предыдущих моделях Land Rover. Задня я подвеска включает верхний рычаг управления, нижний рычаг управления, кулак колеса и ступицу колеса, два модуля пружинных амортизаторов и стабилизатор со стойками в сборе. Модули амортизаторов имеют подобную конструкцию и могут содержать пружинный или пневматический упругий элемент.
Рычаги управления задней подвеской обеспечивают максимальный дорожный просвет и позволяют регулировать угол развала с помощью эксцентрикового болта, а схождение и подруливание на ухабах - с помощью поперечной тяги регулировки.
