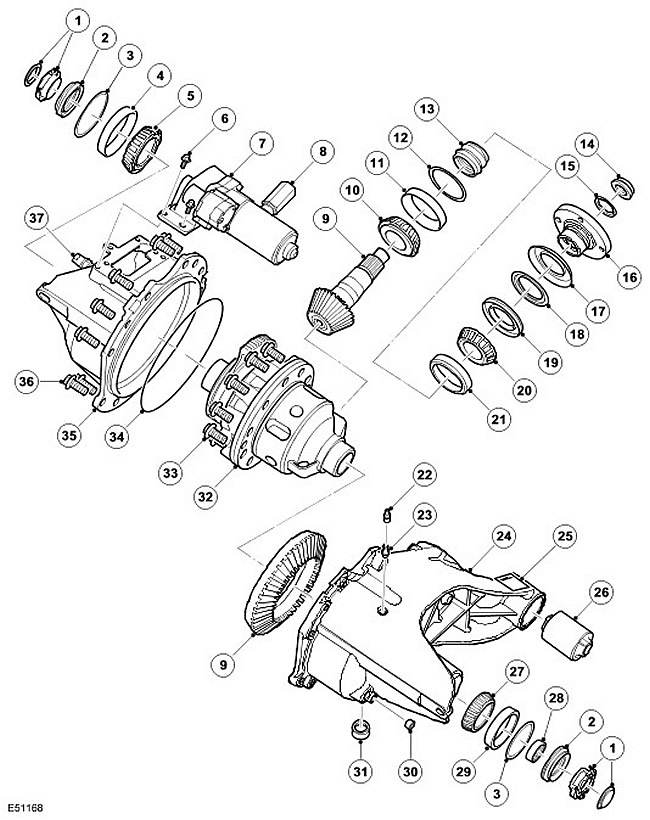

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Крышка |
| 2 | - | Кольцевое уплотнение |
| 3 | - | Дистанционная втулка преднатяга подшипника |
| 4 | - | Подшипник |
| 5 | - | Крышка подшипника |
| 6 | - | Болт, 4 шт. |
| 7 | - | Корпус и электродвигатель в сборе |
| 8 | - | Демпфер |
| 9 | - | Зубчатая передача в сборе |
| 10 | - | Подшипник |
| 11 | - | Крышка подшипника |
| 12 | - | Шайба |
| 13 | - | Деформируемая дистанционная втулка |
| 14 | - | Гайка ведущей шестерни |
| 15 | - | Прижим |
| 16 | - | Фланец |
| 17 | - | Наружный дефлектор |
| 18 | - | Внутренний дефлектор |
| 19 | - | Уплотнение |
| 20 | - | Подшипник |
| 21 | - | Крышка подшипника |
| 22 | - | Крышка сапуна |
| 23 | - | Сапун |
| 24 | - | Корпус |
| 25 | - | Местоположение данных |
| 26 | - | Монтажная втулка |
| 27 | - | Подшипник |
| 28 | - | Подшипник в сборе без обоймы |
| 29 | - | Крышка подшипника |
| 30 | - | Заливная пробка |
| 31 | - | Сливная пробка |
| 32 | - | Дифференциал в сборе с электронным управлением |
| 33 | - | Болт, 10 шт. |
| 34 | - | Кольцевое уплотнение |
| 35 | - | Крышка |
| 36 | - | Болт, 12 шт. |
| 37 | - | Датчик температуры |
Задний дифференциал с электронным управлением имеет такой же принцип действия, что и задний дифференциал открытого типа, но при этом обладает функцией блокировки.
Многодисковая муфта с электронным управлением обеспечивает блокировку заднего дифференциала и изменение распределения крутящего момента для улучшения тягового усилия и курсовой устойчивости автомобиля.
Программа, управляющая электроникой многодисковой муфты заднего дифференциала в сборе, обеспечивает следующее:
- предварительный натяг, увеличивающий момент блокировки с ростом крутящего момента привода;
- контроль скольжения, увеличивающий момент блокировки в условиях бездорожья и уменьшающий его для достижения наилучшего комфорта, например, при парковке.
Первичный момент передается дифференциалу от выходного вала раздаточной коробки, а затем посредством дифференциала подводится к 2 задним полуосям.
Устройство распознает пробуксовку колес, используя сигналы различных систем автомобиля, поступающие в электронный блок управления задним дифференциалом, и соответствующим образом блокирует дифференциал.

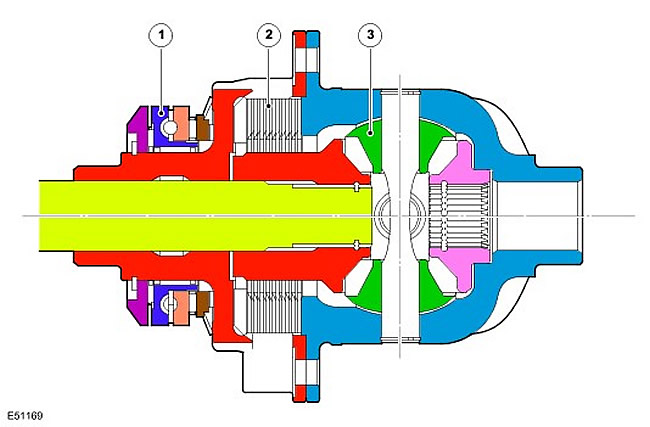

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Привод |
| 2 | - | Пакет муфты |
| 3 | - | Дифференциал |
Блокировка и перераспределение крутящего момента заднего дифференциала с электронным управлением осуществляются электродвигателем постоянного тока, которым управляет электронный блок управления задним дифференциалом посредством сигналов широтно-импульсной модуляции (PWM).
