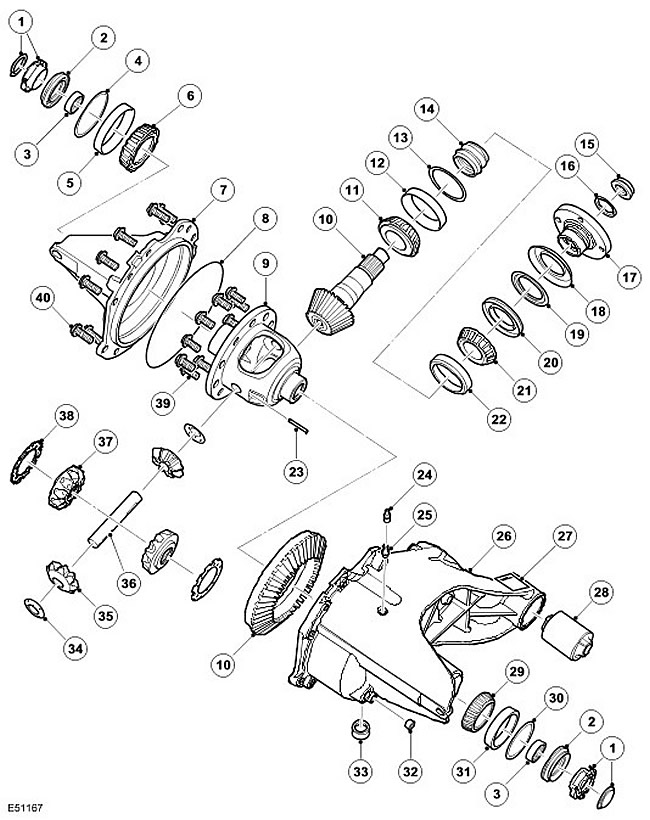

Задний дифференциал открытого типа в разобранном виде (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Крышка
2	-	Уплотнение
3	-	Подшипник в сборе без обоймы
4	-	Дистанционная втулка преднатяга подшипника
5	-	Подшипник
6	-	Наружное кольцо роликового подшипника
7	-	Крышка
8	-	Уплотнение
9	-	Чашка дифференциала
10	-	Зубчатая передача в сборе
11	-	Подшипник
12	-	Наружное кольцо роликового подшипника
13	-	Шайба
14	-	Деформируемая дистанционная втулка
15	-	Гайка ведущей шестерни
16	-	Прижим
17	-	Фланец
18	-	Наружный дефлектор
19	-	Внутренний дефлектор
20	-	Масляное уплотнение
21	-	Подшипник
22	-	Наружное кольцо роликового подшипника
23	-	Цилиндрический штифт
24	-	Крышка сапуна
25	-	Сапун
26	-	Корпус
27	-	Местоположение данных
28	-	Монтажная втулка
29	-	Подшипник
30	-	Дистанционная втулка преднатяга подшипника
31	-	Наружное кольцо роликового подшипника
32	-	Заглушка
33	-	Сливная пробка
34	-	Упорная шайба
35	-	Планетарная передача
36	-	Поперечный вал
37	-	Солнечное колесо
38	-	Упорная шайба
39	-	Болт, 10 шт.
40		Болт, 12 шт.

Чугунный корпус состоит из двух частей: чашки и крышки. В чашке расположены все внутренние детали. Чашка крепится к крышке 12 болтами, а место соединения герметизируется кольцевым уплотнением. Крышка и чашка имеют литые ребра для повышения мобильности. В верхней части чашки закреплена трубка сапуна. Это позволяет установить пластмассовую трубку и вывести ее в высокой точке под кузовом автомобиля во избежание проникновения воды во время преодоления автомобилем брода.


Чашка имеет сливную пробку для масла. Емкость дифференциала составляет примерно 1,6 л при сухой заправке. При последующей замене потребуется меньшее количество масла из-за несливаемого остатка в картере зубчатой передачи.

Дифференциал имеет традиционную конструкцию с гипоидной зубчатой передачей, аналогичную используемой в переднем дифференциале. Выпускаются 3 типа задних дифференциалов открытого типа с разными передаточными числами. В автомобилях с бензиновым двигателем V8 используется дифференциал с передаточным числом конечной передачи 3,73:1, в автомобилях с бензиновым двигателем V6 -дифференциал с передаточным числом конечной передачи 3,73:1. В автомобилях с двигателем TdV6 и автоматической коробкой передач передаточное число конечной передачи равно 3,54, а с механической коробкой передач - 3,07. Изменение числа зубьев между ведомой шестерней и ведущей шестерней главной передачи приводит к изменению передаточного числа.

Дифференциал состоит из вала шестерни, гипоидной шестерни и ведомой шестерни главной передачи со встроенным корпусом, вмещающим 2 планетарных шестерни. В корпусе также размещены 2 солнечных шестерни, которые передают крутящий момент приводным валам.

Вал шестерни смонтирован на 2 противостоящих конических роликовых подшипниках с деформируемой втулкой между ними. Втулка используется для центровки подшипников и, кроме того, деформируется при приложении усилия к гайке шестерни с фланцем. Это позволяет затягивать гайку с фланцем с заданным моментом, при котором втулка деформируется, обеспечивая необходимый преднатяг подшипника.


Вал шестерни имеет шлицованный снаружи внешний конец, входящий в зацепление с первичным фланцем, который крепится гайкой шестерни и прижимом. Первичный фланец имеет 4 резьбовых отверстия и соединяется с задним приводным валом. 4 болта обеспечивают крепление заднего приводного вала к первичному фланцу. В картер зубчатой передачи запрессован сальник, который герметизирует соединение первичного фланца с картером зубчатой передачи. С внутреннего конца вала шестерни установлена гипоидная шестерня, входящая в зацепление с ведомой шестерней главной передачи.

Ведомая шестерня располагается на корпусе дифференциала и закрепляется 10 винтами. Корпус дифференциала смонтирован на конических роликовых подшипниках, помещенных в механически обработанные отверстия с обеих сторон катера зубчатой передачи. Шайбы удерживаются в корпусе за крышками подшипников; их толщина подобрана таким образом, чтобы обеспечить требуемые преднатяг подшипников и люфт гипоидной передачи.

Чашка дифференциала имеет сквозное отверстие для вала. Вал опирается на солнечную шестерню и игольчатый роликовый подшипник. На одном конце вала имеется стопорное кольцо, которое входит в механически обработанную канавку в солнечной шестерне, фиксируя положение вала.

Солнечные шестерни располагаются в углублениях корпуса чашки и входят в зацепление с планетарными шестернями. Между солнечными шестернями и чашкой установлены дистанционные втулки, обеспечивающие правильное зацепление солнечных и планетарных шестерен. Каждая солнечная шестерня имеет механически обработанное отверстие с внутренними шлицами и механически обработанную канавку рядом со шлицевым концом. Эта канавка обеспечивает жесткое крепление стопорного кольца, установленного на конце каждого выходного фланца.

Каждый выходной вал имеет шлицевую часть, сцепленную с солнечной шестерней. Стопорное кольцо, установленное на шлицевом вале, входит в канавку отверстия солнечной шестерни и жестко фиксирует выходной вал. С каждой стороны картера зубчатой передачи запрессованы сальники, уплотняющие выходной вал.
