Мост в сборе (Дискавери 3)

Снятие

ВНИМАНИЕ: Не отпускайте и не вывинчивайте большую выступающую шестигранную пробку на картере дифференциала.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите задние колеса.

3. Снимите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.11)

4. Снимите правую заднюю полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

5.

ВНИМАНИЕ: Не допустите проворачивания шарового шарнира, придерживая его ключом за предусмотренный шестигранник.

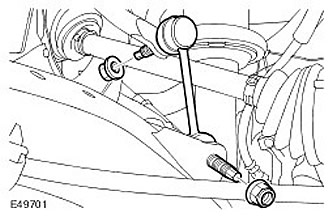

Снимите левую стойку заднего стабилизатора. Отверните и отбракуйте две гайки.

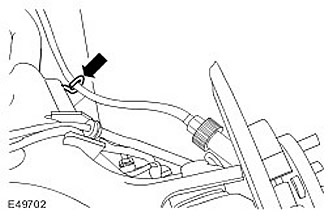

6. Снимите трос стояночного тормоза с левого нижнего рычага.

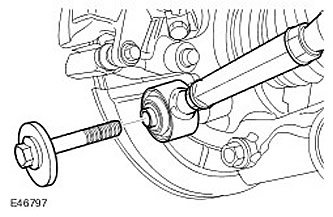

7. Отсоедините левую заднюю тягу регулировки схождения. Выверните болт.




8.

ВНИМАНИЕ: Не повредите чехол шарового шарнира. Повреждение защитного чехла приводит к преждевременному выходу шарнира из строя.

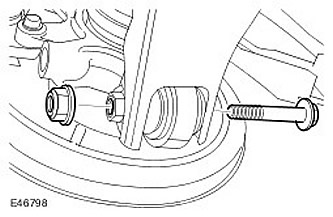

Высвободите опору левой задней ступицы из нижнего рычага.

• Выверните болт.
• Подоприте опору левой задней ступицы с помощью подходящей опоры.

9.

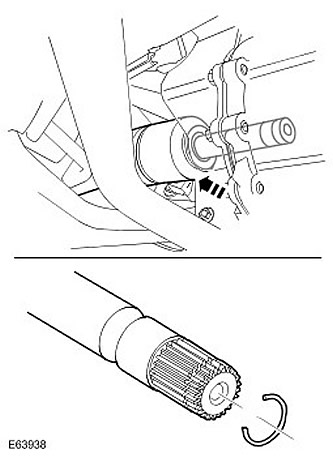

ПРИМЕЧАНИЕ: На рисунке показана правая сторона, для левой стороны аналогично.

Отсоедините левую заднюю полуось от моста в сборе. Снимите пружинное кольцо и отбракуйте его.



10.

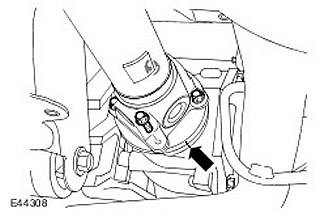

ВНИМАНИЕ: Отметьте положение фланца карданного вала относительно фланца ведущей шестерни.

Отсоедините карданный вал от приводного фланца на заднем мосте.

• Выверните и отбракуйте четыре болта.
• Подвесьте карданный вал, используя подходящий хомут.

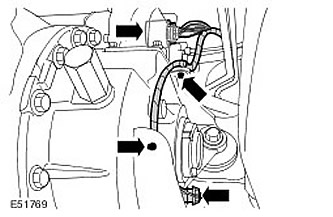

11. Автомобили с электродвигателем блокировки дифференциала: Рассоедините два электрических разъема. Высвободите два зажима жгута электропроводки.



12. Используя домкрат для коробки передач, подоприте задний мост в сборе.

13.

ВНИМАНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

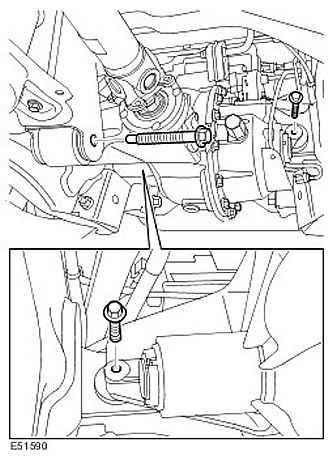

Воспользовавшись посторонней помощью, снимите задний мост в сборе.

• Выверните три болта.
• Отсоедините вентиляционную магистраль.

Установка

1. Воспользовавшись посторонней помощью, установите задний мост в сборе.

• Затяните передний болт усилием 203 Нм.
• Затяните задние болты усилием 175 Нм.
• Подсоедините вентиляционную магистраль.

2. Автомобили с электродвигателем блокировки дифференциала: Состыкуйте электрические разъемы. Закрепите зажимы жгута электропроводки.
3.

ПРИМЕЧАНИЕ: Вверните новые болты.

Подсоедините карданный вал к приводному фланцу на заднем мосте.

• Очистите сопрягаемые поверхности элементов.
• Затяните болты усилием 150 Нм.

4. Установите новое стопорное кольцо на левую полуось.

5.

ПРИМЕЧАНИЕ: Не вставляйте полуось до конца, пока не будет снята защита масляного уплотнения.

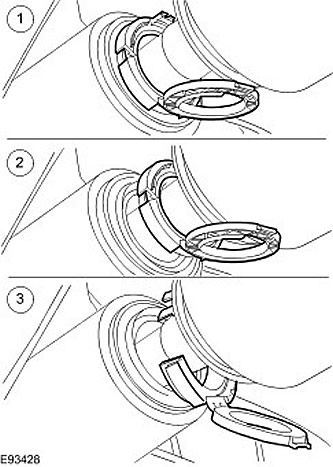

Присоедините левую полуось к мосту в сборе.

• 1) Вскройте защиту уплотнения полуоси и установите полуось.
• 2) Высвободите защиту уплотнения полуоси из уплотнения полуоси.
• 3) Снимите защиту уплотнения полуоси.
• 4) Полностью установите полуось.
• 5) Убедитесь в том, что стопорное кольцо полностью село на место и удерживает полуось.

6.

ВНИМАНИЕ: Не повредите чехол шарового шарнира. Повреждение защитного чехла приводит к преждевременному выходу шарнира из строя.

Зафиксируйте опору левой задней ступицы на нижнем рычаге. Затяните гайку и болт усилием 275 Нм.


7. Закрепите левую заднюю тягу регулировки схождения. Затяните болт усилием 175 Нм.

8. Подсоедините трос стояночного тормоза клевому нижнему рычагу.

9.

ПРИМЕЧАНИЕ: Наверните новые гайки.

Установите левого стойку заднего стабилизатора. Затяните гайки усилием 115 Нм.

10. Установите правую заднюю полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

11. Установите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.11)

12. Установите колеса. Затяните колесные гайки усилием 140 Нм.
