Барабанные тормозные механизмы (Дискавери 3)

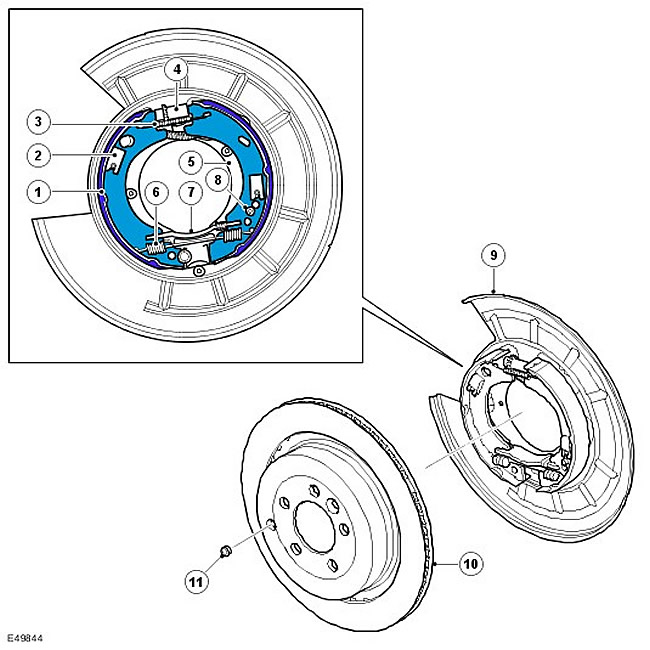

ПРИМЕЧАНИЕ: Показан правый тормоз, левый тормоз имеет аналогичную конструкцию.

Наименование пункта	Каталожный номер запасной части	Описание
1		Тормозная колодка
2		Установочный штифт и зажим колодки
3		Регулировочная пружина
4		Зубчатый регулятор
5		Опорный щит
6		Возвратная пружина
7		Крестообразная распорка
8		Винт клинового регулятора
9		Пылезащитный щиток
10		Задний тормозной диск
11		Заглушка доступа к регулятору

Каждый барабанный тормозной механизм содержит пару тормозных колодок, установленных на опорном щите, который крепится к держателю задней ступицы. Тормозные колодки находятся внутри барабана, встроенного в задний тормозной диск. Ориентация тормозных колодок LH (левый) и RH (правый) тормозных механизмов различается на 180°.

Когда блок управления стояночным тормозом натягивает тросы, это усилие передается к рычагу привода на одной из тормозных колодок. Рычаг привода поворачивается относительно крестообразной распорки, которая раздвигает тормозные колодки и приводит их в соприкосновение с барабаном заднего тормозного диска. Зазор между тормозной колодкой и барабаном устанавливается с помощью двух механических регуляторов, для доступа к которым служит отверстие в тормозном диске. Один из регуляторов имеет обычную зубчатую конструкцию. В качестве второго регулятора используется клиновой регулятор, управляемый винтом с шестигранной головкой.

После замены тормозных колодок или тормозных дисков необходимо выполнить процедуру приработки, обеспечивающую нормальную работу барабанных тормозных механизмов. Для получения дополнительной информации обратитесь к Parking Brake Shoe and Lining Adjustment (206-05 Parking Brake and Actuation).

Перед снятием тормозного диска с автомобиля следует отключить питание блока управления стояночным тормозом. Управление переключателем стояночным тормозом при снятом тормозом диске может привести к заклиниванию исполнительного механизма блока управления стояночным тормозом.
