Кулак колеса (Дискавери 3)

Специальный инструмент

Приспособление для демонтажа/замены полуосей 204-506/1 (LRT-60-030/1)

Приспособление для демонтажа/замены полуосей 204-506/2(LRT-60-030/2)

Приспособление для демонтажа/замены полуосей 204-506/3 (LRT-60-030/3)

Держатели - приспособление для демонтажа/замены полуосей 204-506/5 (LRT-60-030/5)

Переходник приспособления для монтажа полуосей 204-506-01

Съемник шаровых шарниров 205-754 (LRT-54-027)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите колесо с шиной.


3. Ослабьте гайку крепления полуоси.



4. Снимите тормозной диск. Для получения дополнительной информации обратитесь к Тормозной диск (70.12.10)

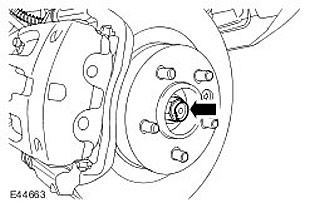

5. Отверните гайку крепления полуоси. Отбракуйте гайку.

6. Ослабьте гайку крепления шарового шарнира наконечника рулевой тяги.

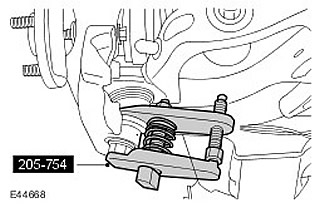

7. С помощью специального инструмента отсоедините шаровой шарнир наконечника рулевой тяги от кулака колеса. Отбракуйте гайку.

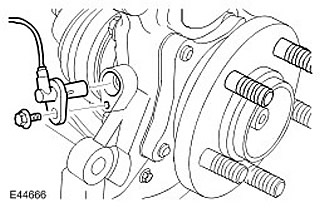

8. Отсоедините датчик скорости колеса от кулака колеса.



9.

ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте шестигранный ключ.

Отверните и отбракуйте гайку стойки стабилизатора.

10. Ослабьте гайку крепления верхнего рычага.

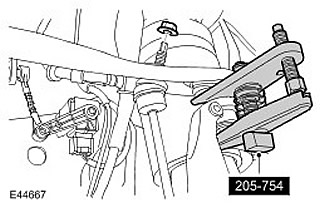

11. С помощью специального инструмента отсоедините шаровой шарнир верхнего рычага.

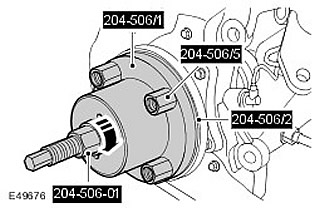

12. С помощью специальных инструментов отсоедините полуось от ведущего фланца.



13. Отверните гайку крепления нижнего шарового шарнира.

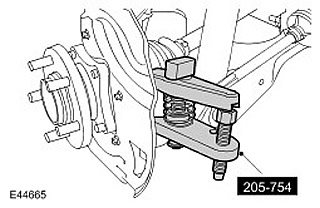

14. С помощью специального инструмента отсоедините нижний шаровой шарнир от поворотного кулака.



15.

ВНИМАНИЕ: Чрезмерный поворот может привести к повреждению шарового шарнира нижнего рычага. Кулак колеса необходимо постоянно поддерживать. Не допускайте, чтобы кулак колеса висел на нижнем рычаге. Невыполнение этого требования может привести к повреждению автомобиля.

Отверните гайку крепления верхнего рычага. Отбракуйте гайку.

16.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.

Снимите кулак колеса.

17. Снимите защитный кожух тормозного диска. Выверните пять болтов крепления.

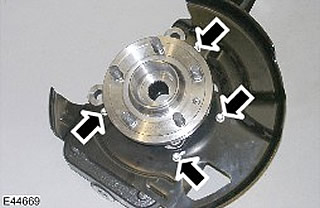

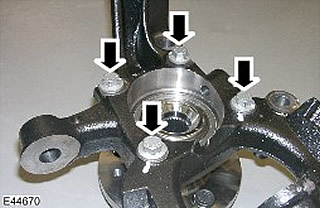

18. Снимите ступицу колеса. Выверните 4 болта.

Установка

1. Очистите детали.

2. Установите ступицу колеса. Затяните 4 болта (момент затяжки 115 Нм).

3. Установите защитный кожух тормозного диска. Затяните 5 болтов с моментом 10 Нм.

4.

ВНИМАНИЕ: Чрезмерный поворот может привести к повреждению шарового шарнира нижнего рычага. Кулак колеса необходимо постоянно поддерживать. Не допускайте, чтобы кулак колеса висел на нижнем рычаге. Невыполнение этого требования может привести к повреждению автомобиля.

С посторонней помощью установите кулак колеса.

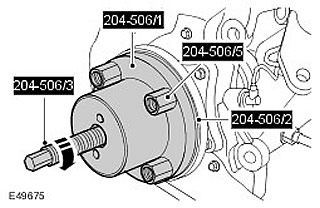

5. Используя специальные инструменты, вставьте полуось в ступицу колеса.



6. Присоедините верхний рычаг к кулаку колеса. Заверните новую гайку и затяните ее (момент затяжки 70 Нм).

7. Закрепите стойку стабилизатора. Заверните новую гайку и затяните ее с моментом 115 Нм.

8. Затяните гайку крепления шарового шарнира нижнего рычага (момент затяжки 175 Нм).

9. Присоедините шаровой шарнир наконечника рулевой тяги. Наверните новую гайку и затяните ее (момент затяжки 76 Нм).

10. Заверните новую гайку крепления полуоси и слегка затяните ее.

11. Установите датчик скорости колеса. Затяните болт с моментом 10 Нм.

12. Установите тормозной диск. Для получения дополнительной информации обратитесь к Тормозной диск (70.12.10)

13. Затяните новую гайку крепления полуоси (момент затяжки 350 Нм). Зашплинтуйте гайку на полуоси.

14. Установите колесо с шиной. Затяните гайки крепления колеса с моментом 140 Нм.
