Разборка амортизатора в сборе с пружиной (Дискавери 3)

Разборка

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что безопасная рабочая нагрузка (SWL) приспособления для снятия пружин не ниже жесткости пружины, указанной в разделе "Спецификации".

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно соблюдайте инструкции производителя приспособления для снятия пружин.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите амортизатор и пружину в сборе. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (60.30.25/99)

3. Зажмите соответствующее приспособление для снятия пружин в тисках.

4. Установите амортизатор и пружину в сборе в приспособление для снятия пружин. Сожмите пружину, чтобы преодолеть ее напряжение, но не более.

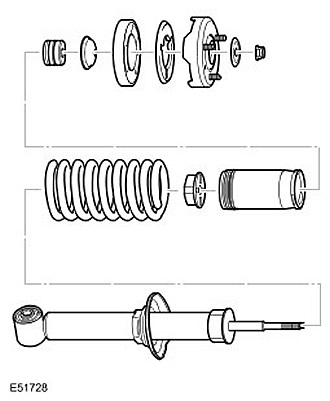

5. Снимите амортизатор.

• Зафиксировав ось амортизатора, отверните и отбракуйте гайку.
• Снимите упругую пластину верхней втулки и верхнюю втулку.
• Снимите верхнюю опору в сборе.
• Снимите пылезащитную трубку и упругую пластину в сборе.
• Снимите вспомогательное устройство пружины.

6. Извлеките пружину из приспособления для снятия пружин.


7. Очистите детали и проверьте их на износ.

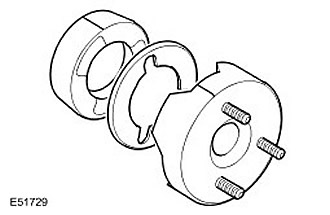

• Для облегчения последующей сборки отметьте положение резинового изолятора по отношению к верхней опорной пластине.
• Снимите резиновый изолятор.
• Снимите дистанционной элемент.
• Снимите упругую пластину с пылезащитной трубки.

Сборка

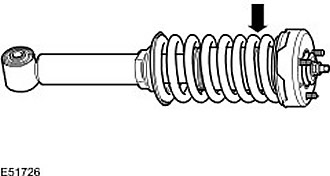

1. Установите пружину в приспособление для снятия пружин. При установке следите за тем, чтобы замкнутые витки были направлены к верхней части амортизатора.



2. Установите вспомогательное устройство пружины.

3. Установите пылезащитную трубку. Установите упругую пластину в пылезащитную трубку.

4. Установите амортизатор. Убедитесь, что пружина правильно установлена в седло пружины.

5. Установите верхнюю опору.

• Установите дистанционной элемент и резиновый изолятор, следя за тем, чтобы дистанционной элемент лег на головки шпилек, а изолятор был совмещен с ранее сделанной отметкой.
• Установите верхнюю втулку и упругую пластину верхней втулки.
• Заверните новую гайку и затяните ее с моментом 98 Нм.

6. Установите амортизатор и пружину в сборе. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (60.30.25/99)
