Шаровый шарнир нижнего рычага (Дискавери 3)

Специальный инструмент

Устройство для демонтажа/монтажа шарового шарнира нижнего переднего рычага 204-531/3

Устройство для демонтажа/монтажа шарового шарнира нижнего переднего рычага 204-531/2

Устройство для демонтажа/монтажа шарового шарнира нижнего переднего рычага 204-531/1

Приспособление для снятия/установки шарового шарнира переднего нижнего рычага 204-753

Приспособление для снятия/установки шарового шарнира переднего нижнего рычага 204-754

Снятие

Для всех автомобилей

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно устанавливайте под автомобиль страховочные опоры.

Поднимите и подоприте автомобиль.


2. Снимите колесо в сборе с шиной.

3. Снимите нижний рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (60.35.02)

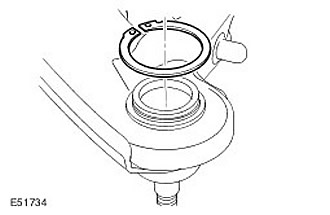

4. Снимите стопорное кольцо.

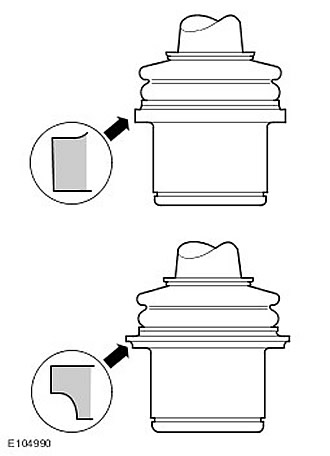

5. Осмотрите установленный шаровой шарнир для определения наличия закругления.



Шаровой шарнир без закругления

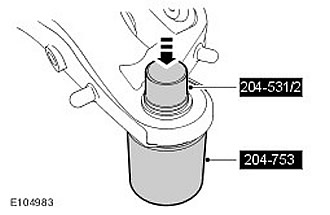

6. Используя специальные инструменты, снимите шаровой шарнир.



Шаровой шарнир с закруглением

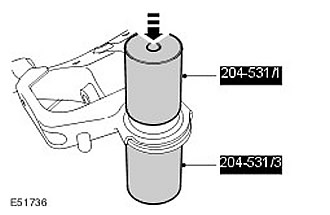

7. С помощью специальных инструментов снимите шаровой шарнир.

Установка

Для всех автомобилей

1. Очистите элементы.

2. Осмотрите новый шарнир на предмет наличия закругления.



Шаровой шарнир без закругления

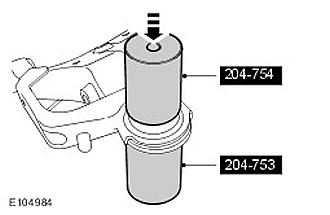

3. Используя специальные инструменты, установите шаровый шарнир.



Шаровой шарнир с закруглением


4. Используя специальные инструменты, установите шаровой шарнир.



Для всех автомобилей

5. Установите стопорное кольцо.

6. Установите нижний рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (60.35.02)

7. Установите колесо в сборе с шиной. Затяните гайки крепления колеса усилием 140 Нм (103 фунта/фут).
