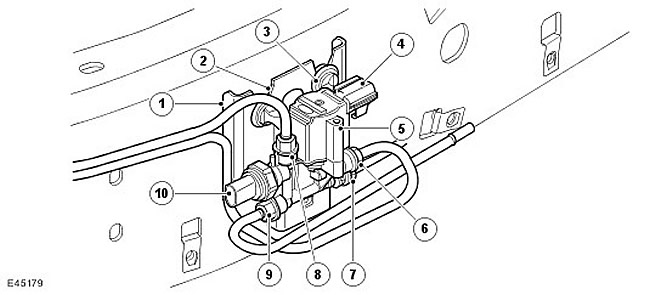

Блок клапанов ресивера (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Кронштейн крепления к шасси
2	-	Установочный паз
3	-	Резиновые виброизолирующие опоры (3 шт.)
4	-	Электрический разъем
5	-	Блок клапанов ресивера, клапаны и электромагниты в сборе
6	-	Штуцер ресивера
7	-	Штуцер заднего блока клапанов
8	-	Штуцер переднего блока клапанов
9	-	Штуцер компрессорного блока
10	-	Датчик давления

Блок клапанов ресивера регулирует накопление воздуха в ресивере и его расход из ресивера. Также блок клапанов ресивера содержит датчик давления в системе.

Блок клапанов ресивера закреплен на кронштейне с наружной стороны левой продольной балки шасси, между ресивером и компрессорным блоком. Блок клапанов находится в шумозащитном кожухе компрессорного блока, защищающем от попадания грязи и повреждения камнями. Блок клапанов имеет три кронштейна для крепления с резиновыми виброизолирующими опорами, которые устанавливаются в кронштейн шасси стремя пазами. Виброизоляционные резиновые опоры расположены в V-образных прорезях и притягиваются вниз на свое посадочное место в прорезях.

Блок клапанов имеет четыре соединительных пневматических патрубка со штуцерами типа Voss. Штуцеры обеспечивают подачу воздуха из компрессорного блока, в ресивер и из ресивера, а также в передний и задний блоки клапанов и из них. Штуцеры для компрессорного блока и переднего и заднего блоков клапанов соединены общей галереей в блоке клапанов, обеспечивающей одинаковое давление в них.


Блок клапанов содержит электромагнитный клапан, работой которого управляет блок управления пневматической подвеской. Электромагнитный клапан регулирует подачу давления в ресивер и из ресивера. Электромагнит имеет сопротивление 2 Ом при температуре 20°C (68°F). Когда через не го протекает ток, золотник клапана перемещается, и воздух может поступать в ресивер и выходить из него.

Также блок клапанов содержит датчик давления, который может использоваться для измерения давления воздуха в упру их пневматических элементах и ресивере. Датчик давления соединен с блоком управления пневматической подвеской посредством электрического разъема. Блок управления подает на датчик давления эталонное напряжение 5 В и контролирует напряжение сигнала от датчика.

С помощью это го датчика блок управления регулирует работу компрессорного блока и ограничивает номинальное рабочее давление в системе на уровне 244 фунт-сила/дюйм² (16,8 бар).
