Передний амортизатор в сборе с пневматической пружиной (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ:Следует выполнить выпуск воздуха только из снимаемой пневматической пружины.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Используя диагностическую систему, одобренную компанией Land Rover, сбросьте давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)

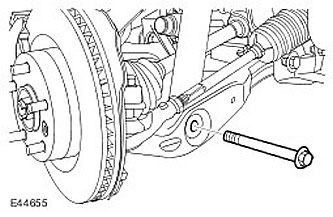

4. Отсоедините амортизатор с пневматическим элементом в сборе от нижнего рычага. Отверните гайку и выверните болт.

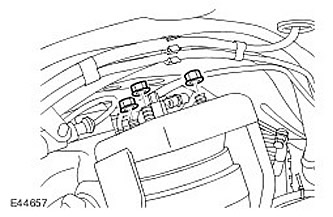

5. Освободите амортизатор с пневматическим элементом в сборе. Отверните три гайки.



6.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

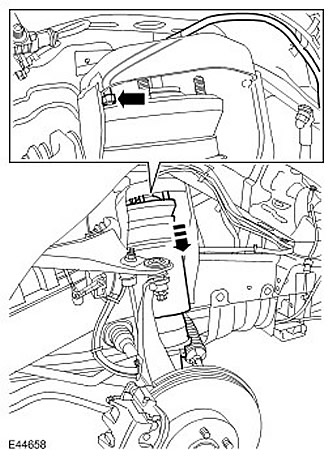

Переместите амортизатор в сборе с пневматической пружиной. Отсоедините воздушную магистраль.



7. Снимите амортизатор с пневматическим элементом в сборе.

8. Снимите штуцер типа Voss с воздушной магистрали. Снимите и отбракуйте конусную втулку и соединительную муфту.

Установка

1.

ВНИМАНИЕ: Убедитесь, что новый штуцер типа Voss установлен и полностью затянут с установленной заглушкой-корректором.

Установите новый штуцер типа Voss на пневматический элемент. Затяните с моментом 3,5 Нм.

2.

ПРИМЕЧАНИЕ: Снимите заглушки и отбракуйте их.

ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

Установите амортизатор с пневматическим элементом в сборе.

• Подсоедините воздушную магистраль к штуцеру типа Voss.
• Потяните за каждую воздушную магистраль, чтобы убедиться в том, что она надежно закреплена в фитинге типа Voss.
• Наверните гайки и затяните их усилием 63 Нм.

3. Присоедините амортизатор с пневматическим элементом в сборе к нижнему рычагу. Затяните гайку и болт с моментом 300 Нм.

4. Используя диагностическую систему, одобренную компанией Land Rover, создайте давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)

5. Установите колесо. Затяните колесные гайки усилием 140 Нм.
