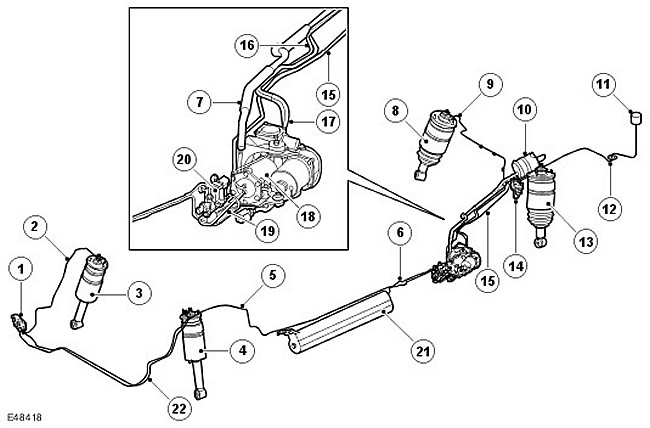

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Блок клапанов переднего моста |
| 2 | - | Трубка между блоком клапаном переднего моста и модулем право го переднего пневматического амортизатора |
| 3 | - | Модуль правого переднего пневматического амортизатора |
| 4 | - | Модуль левого переднего пневматического амортизатора |
| 5 | - | Трубка между блоком клапанов ресивера и блоком клапанов переднего моста |
| 6 | - | Трубка между блоком клапанов ресивера и ресивером |
| 7 | - | Выпускная трубка |
| 8 | - | Модуль правого заднего пневматического амортизатора |
| 9 | - | Трубка между задним блоком клапанов и модулем право го заднего пневматического амортизатора |
| 10 | - | Глушитель в сборе |
| 11 | - | Фильтр воздухозаборника |
| 12 | - | Главный впускной воздухопровод |
| 13 | - | Модуль левого заднего пневматического амортизатора |
| 14 | - | Блок клапанов заднего моста |
| 15 | - | Трубка между блоком клапанов ресивера и блоком клапанов заднего моста |
| 16 | - | Впускная трубка компрессора |
| 17 | - | Выпускная трубка компрессора |
| 18 | - | Компрессорный блок |
| 19 | - | Трубка между компрессорным блоком и блоком клапанов ресивера |
| 20 | - | Блок клапанов ресивера |
| 21 | - | Ресивер |
| 22 | - | Трубка между блоком клапанов переднего моста и модулем левого переднего пневматического амортизатора |
Система воздушных магистралей включает десять отдельных нейлоновых трубок, соединяющих компоненты системы при помощи штуцеров типа Voss. Трубки имеют следующие диаметры:
| Трубка | Диаметр |
| Трубки высоко го давления | 6 mm |
| Впускная трубка компрессора | 8 mm |
| Трубка между фильтром и глушителем | 8 mm |
| Выпускная трубка компрессора | 10 mm |
| Выпускная трубка глушителя | 19 mm |
На случай повреждения трубки имеется устройство для присоединения к системе с целью ремонта. Трубки крепятся к кузову и шасси пластмассовыми зажимами.
