Педаль тормоза и кронштейн педали (АКПП) (Дискавери 3)

Снятие

1. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)

2. Снимите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)

3. Снимите панель доступа к панели приборов. Освободите 2 зажима.

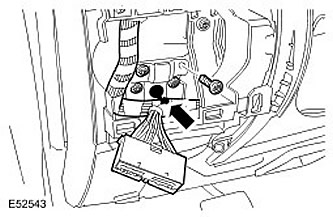

4. Снимите кронштейн педали тормоза.

• Отсоедините зажим жгута проводов.
• Выверните 4 болта Torx.

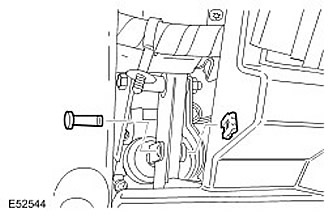

5. Снимите штифт педали тормоза. Снимите зажим.

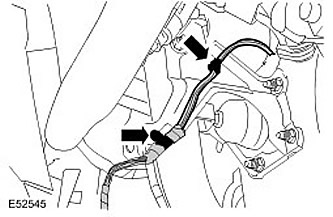

6. Освободите жгут проводов стоп-сигналов. Освободите 2 зажима.

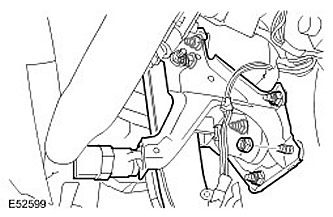

7. Снимите педаль тормоза в сборе.

• Отверните 6 гаек.
• Сдвиньте усилитель тормозной системы вперед, чтобы проще было снять педаль тормоза в сборе.

Установка

1. Установите педаль тормоза в сборе.

• Установите усилитель тормозной системы на кронштейн педали тормоза.
• Затяните гайки с моментом 25 Нм.

2. Закрепите жгут проводов. Зафиксируйте зажимы.

3. Установите штифт педали тормоза. Установите зажим.

4. Установите кронштейн педали тормоза.

• Затяните болт Torx с моментом 10 Нм.
• Закрепите жгут проводов.

5. Установите панель доступа к панели приборов. Зафиксируйте зажимы.

6. Установите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)
