Педаль тормоза (АКПП) (Дискавери 3)

Снятие

1. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)

2. Снимите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)

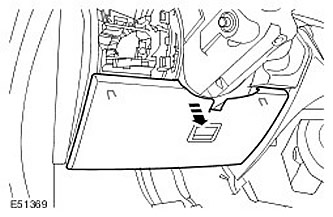

3. Снимите панель доступа к панели приборов. Отпустите два зажима.

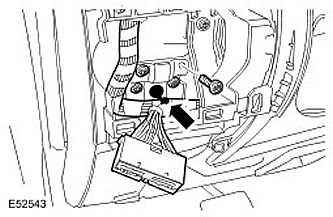

4. Снимите кронштейн педали тормоза.

• Отпустите зажим жгута электропроводки.
• Выверните четыре болта Torx.

5. Снимите штифт педали тормоза. Снимите зажим.

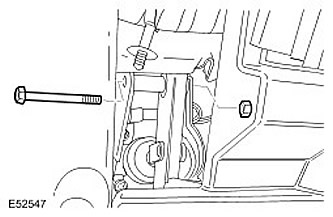

6. Снимите педаль тормоза. Отверните гайку и выверните болт.




7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

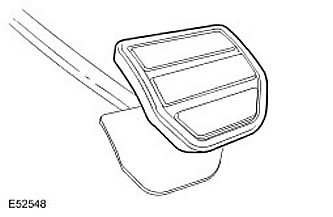

Снимите накладку педали тормоза.

Установка

1. Установите наклад ку пед али тормоза.

2. Установите пед аль тормоза.

• Очистите сопрягаемые поверхности элементов.
• Затяните гайку и болт усилием 45 Нм.

3. Установите штифт пед али тормоза. Установите зажим.

4. Установите кронштейн пе али тормоза.

• Затяните болты Torx усилием 10 Нм.
• Закрепите жгут электропроводки.

5. Установите панель доступа к панели приборов. Закрепите зажимами.

6. Установите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)

7. Установите переключатель фар. Для получения д ополнительной информации обратитесь к Переключатель фар (86.65.09)
