Снятие и установка люка крыши (Дискавери 3)

Снятие

1. Снимите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)

2. Отсоедините 4 дренажных шланга от панели люка.

3. Отсоедините электрический разъем электродвигателя люка крыши.

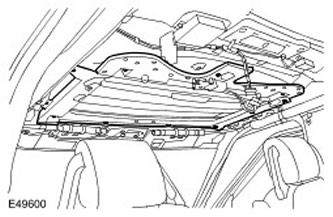

4. С посторонней помощью снимите панель люка в сборе. Выверните 11 болтов.



5.

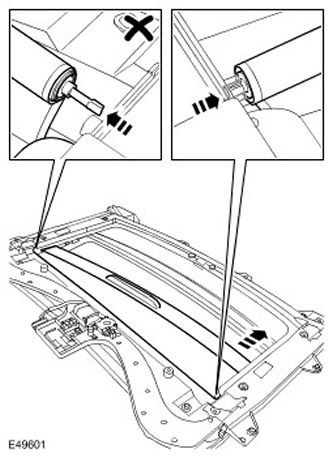

ВНИМАНИЕ: Не нажимайте на правый плунжер, чтобы снять шторку.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.

Снимите шторку люка.

• Поверните ручку, чтобы снять ее.
• Нажмите на левый плунжер.

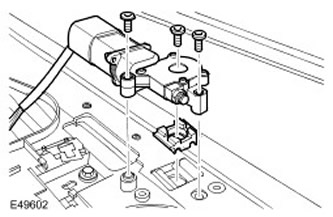

6. Снимите электродвигатель люка.

• Выверните 3 винта с головкой Torx.
• Снимите распорную втулку.

Установка

1. Установите электродвигатель люка.

• Установите распорную втулку.
• Затяните винты с головкой Torx (момент затяжки 4 Нм).

2.

ПРИМЕЧАНИЕ: Выровняйте детали в соответствии с их прежним положением.

Установите шторку люка.

• Введите шторку в направляющие.
• Совместите штифт натяжителя.
• Нажмите на левый плунжер.

3. С посторонней помощью установите панель люка в сборе.

• Очистите контактные поверхности деталей.
• Затяните болты (момент затяжки 10 Нм).

4. Подсоедините электрический разъем электродвигателя панели люка.

5. Присоедините дренажные шланги. Перед установкой дренажных шлангов убедитесь в их чистоте.

6. Установите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)

7. С помощью прибора Т4 выберите настройки нового электродвигателя люка.

8. В случае отключения аккумуляторной батареи функции "одно касание" и "травмобезопасности" окажутся недоступны. Закройте панель люка и держите выключатель нажатым еще 20 секунд, пока люк не завершит полный цикл. На этом будет завершена процедура калибровки люка и произойдет сброс указанных функций.
