Снятие
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
3. Снимите лобовое стекло. Для получения дополнительной информации обратитесь к Лобовое стекло (76.81.01)
4. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)

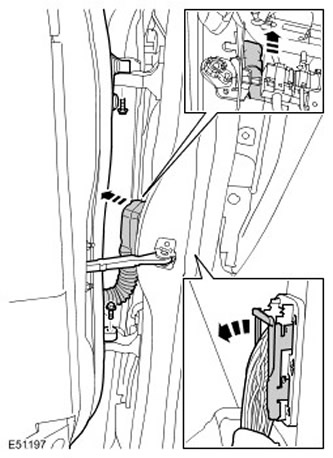

5. Снимите переднюю и заднюю двери в сборе.
- Отсоедините электрический разъем.
- Снимите уплотнительную втулку жгута электропроводки.
- Освободите зажим жгута электропроводки.
- Выверните 2 болта.
6. Снимите фиксаторы передней и задней дверей.
7. Снимите теплоизоляцию с внутренней и наружной переборок.
8. Снимите панель отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
9. Отсоедините жгут электропроводки от передней стойки кузова.
10. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
11. Правая сторона: Снимите усилитель тормозов. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов (70.50.01)
12. Правая сторона: Снимите модуль ABS. Для получения дополнительной информации обратитесь к Модуль антиблокировочной системы тормозов (ABS) (70.25.12)
13. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)
14. Снимите подножку.
15. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
16. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
17. Снимите уплотнители передней и задней дверей.
18. Снимите преднатяжитель переднего ремня безопасности. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
19. Снимите преднатяжитель ремня безопасности сиденья второго ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности центрального сиденья второго ряда - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (76.73.20)
20. Снимите преднатяжитель ремня безопасности сиденья третьего ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья третьего ряда (76.73.28)
21. Снимите датчик бокового удара со средней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.23)
22. Снимите модуль боковой подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)
23. Снимите датчик бокового удара с задней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.24)
24. Отсоедините жгут электропроводки от средней стойки кузова.
25. Отсоедините жгут электропроводки от панели порога.
26. Отсоедините жгут электропроводки от панели крыши.
27. Снимите наружную накладку панели порога.
28. Освободите переднее и заднее ковровое покрытие.
29. Снимите заднее колесо.
30. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
31. Снимите решетку вытяжного отверстия.
32. Правая сторона: Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)
33. Правая сторона: Снимите трубку заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Заливной патрубок топливного бака (19.55.07)
34. Правая сторона: Снимите устройство блокировки лючка топливозаправочной горловины. Для получения дополнительной информации обратитесь к Защелка запирания лючка заливной горловины топливного бака (19.55.17)
35. Снимите стекло заднего окна-форточки. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)
36. Снимите теплозащитные экраны выпускной трубы.
37. Снимите защелку задней двери. Для получения дополнительной информации обратитесь к Защелка поднимаемой двери багажного отделения (76.37.19)
38. Снимите уплотнитель задней двери.
39. С посторонней помощью снимите заднюю дверь.
40. Снимите облицовки багажного отделения.
41. Снимите ковровое покрытие багажного отделения.
42. Освободите жгут электропроводки.

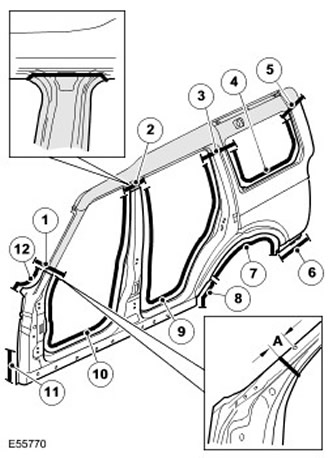

43.
| Наименование пункта | Описание |
| A | Линия резки проходит на расстоянии 55 мм (2,165 дюйма) от отверстия в отделке передней стойки кузова. |
| 1 | Стыковой сварной шов. |
| 2 | Линия резки и стыковой сварной шов. |
| 3 | Стыковой сварной шов. |
| 4 | 50 точечных сварных швов. |
| 5 | Стыковой сварной шов. |
| 6 | 5 точечных сварных швов. |
| 7 | 40 точечных сварных швов. |
| 8 | 9 точечных сварных швов. |
| 9 | 100 точечных сварных швов. |
| 10 | 98 точечных сварных швов. |
| 11 | 8 точечных сварных швов. |
| 12 | 15 точечных сварных швов. |

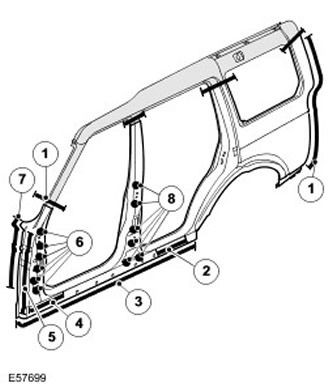

44.
| Наименование пункта | Описание |
| 1 | 22 пробочных сварных шва. |
| 2 | 3 пробочных сварных шва. |
| 3 | 38 пробочных сварных швов. |
| 4 | 4 пробочных сварных шва. |
| 5 | 10 пробочных сварных швов. |
| 6 | 6 пробочных сварных швов. |
| 7 | 13 пробочных сварных швов. |
| 8 | 6 пробочных сварных швов. |

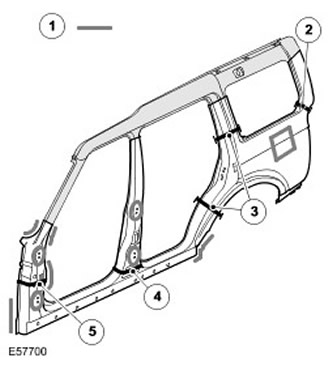

45.
| Наименование пункта | Описание |
| 1 | Места нанесения герметика. |
| 2 | Шумоизоляция. |
| 3 | Шумоизоляция. |
| 4 | Шумоизоляция. |
| 5 | Шумоизоляция. |
46. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
