Сиденье третьего ряда (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Сиденья третьего ряда следует снимать в паре.

1. Снимите крепления багажного отделения. Выверните 4 болта с головкой Torx.

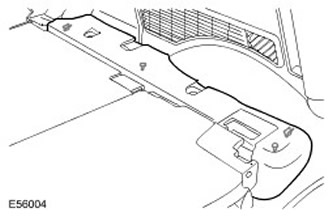

2. Снимите панели отделки багажного отделения. Освободите 4 зажима.



3.

ПРИМЕЧАНИЕ: Болты с головкой Torx можно использовать повторно.

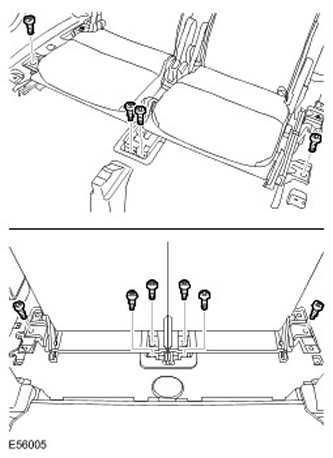

Снимите сиденья третьего ряда.

• Освободите обивку.
• Выверните 10 болтов с головкой Torx.

4.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

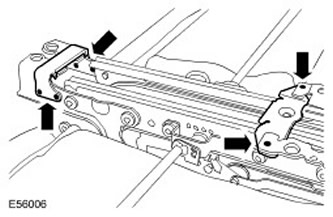

Разделите сиденья третьего ряда.

• Снимите накладку рамы сиденья.
• Высверлите 6 заклепок.
• Снимите 2 кронштейна.

Установка

1. Соедините сиденья третьего ряда.

• Установите кронштейны.
• Установите заклепки.

2. Установите сиденья третьего ряда.

• Затяните болты с головкой Torx (момент затяжки 40 Нм).
• Закрепите обивку.

3. Установите панели отделки багажного отделения. Закрепите зажимами.

4. Установите крепления багажного отделения. Затяните болты с головкой Torx (момент затяжки 25 Нм).
