Обивка спинки заднего сиденья с разделением 60/40 (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Данная процедура предусматривает снятие обивки левого и правого сидений.

1. Только левое сиденье: снимите крышку инерционной катушки ремня безопасности и направляющую. Выверните два винта.

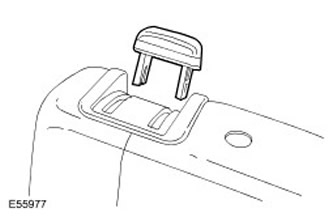

2. Снимите рукоятку освобождения заднего сиденья.

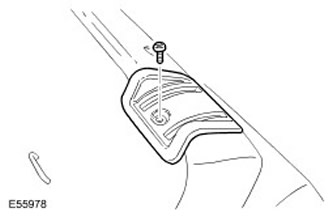

3. Снимите накладку рукоятки освобождения заднего сиденья. Выверните винт.

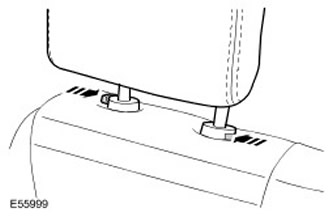

4. Снимите подголовник заднего сиденья. Нажмите 2 крепежных зажима.

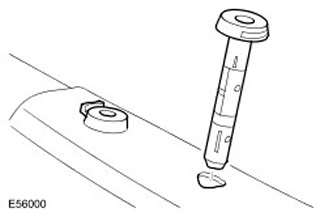

5. Снимите крепежные зажимы подголовника заднего сиденья.

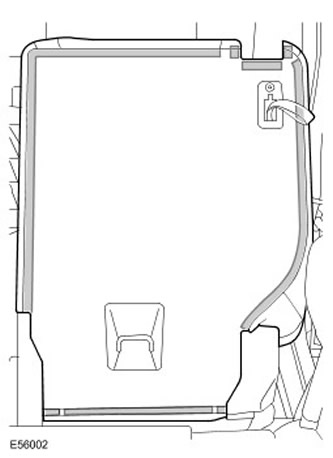

6. Освободите обивку спинки левого заднего сиденья. Освободите 10 зажимов.

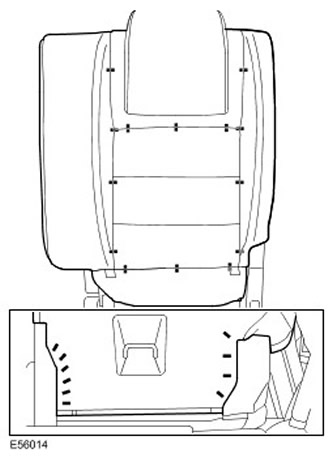

7. Снимите обивку спинки левого заднего сиденья. Снимите 41 гнутое кольцо.

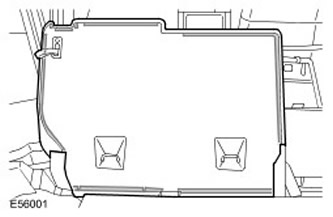

8. Освободите обивку спинки правого заднего сиденья. Освободите 10 зажимов.

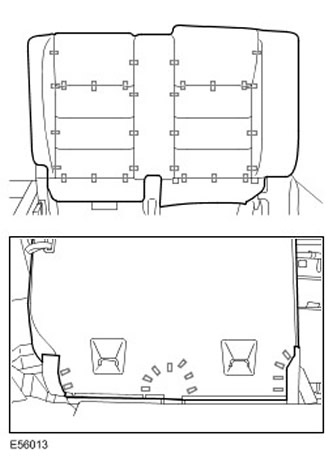

9. Снимите обивку спинки правого заднего сиденья. Снимите 24 гнутых кольца.

Установка

1. Установите обивку спинки заднего сиденья.

• Установите гнутые кольца.
• Установите зажимы.

2. Установите крепежные зажимы подголовника заднего сиденья.

3. Установите подголовник заднего сиденья.

4. Установите накладку рукоятки освобождения заднего сиденья. Затяните винт.

5. Установите рукоятку освобождения заднего сиденья.

6. Установите крышку инерционной катушки ремня безопасности и направляющую ремня безопасности.

• Присоедините крышку инерционной катушки ремня безопасности и направляющую ремня безопасности.
• Затяните винты.
