Снятие установка панели крыши (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: В панели люка предусмотрено усиление проема крыши.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется демонтаж панели люка. В моделях с фиксированной крышей процедура аналогична.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите оба модуля боковых подушек безопасности. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)

3. Снимите лобовое стекло. Для получения дополнительной информации обратитесь к Лобовое стекло (76.81.01)

4. Снимите оба задних неопускных стекла. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)

5. Если применимо, снимите панель люка. Для получения дополнительной информации обратитесь к Люк крыши (76.84.01)

6. Если применимо, снимите стекло панели люка. Для получения дополнительной информации обратитесь к Стеклянная панель крыши (76.81.05)

7. Снимите оба передних сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

8. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)

9. Освободите жгут электропроводки от обеих передних стоек кузова.

10. Освободите жгут электропроводки от крыши.

11. Снимите дверь багажного отделения.

12. Снимите оба уплотнения проемов передней и задней дверей.

13. Снимите уплотнение проема задней двери.


14. Снимите преднатяжители ремней безопасности обоих передних сидений. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)

15. Снимите оба преднатяжителя ремней безопасности сидений второго ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья второго ряда (76.73.23)

16. Если применимо, снимите оба преднатяжителя ремней безопасности сидений третьего ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья третьего ряда (76.73.28)

17. Освободите ковровое покрытие.

18. Снимите облицовку багажного отделения.

19. Снимите ковровое покрытие багажного отделения.

Наименование пункта	Описание
1	33 точечных сварных шва.
2	31 точечный сварной шов (правая сторона симметрична левой).
3	43 точечных сварных шва.

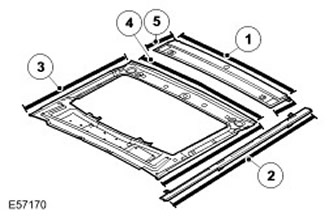

Наименование пункта	Описание
1	12 пробочных сварных швов и 27 точечных сварных швов.
2	7 пробочных сварных швов и 40 точечных сварных швов (правая сторона симметрична левой).
3	23 точечных сварных шва.
4	32 точечных сварных шва.
5	4 пробочных сварных шва. (Правая сторона симметрична левой.)

22. Дополнительные сведения:

• Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
• Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
• Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка

1. Монтаж выполняется в обратной к демонтажу последовательности.
