Передняя колесная арка (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с рамы кузова.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена передней колесной арки вместе с передним лонжероном, панелью защелки капота и передней поперечной балкой.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите передний лонжерон. Для получения дополнительной информации обратитесь к Передний лонжерон (77.30.22/23)

3. Снимите поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)

4. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

5.

Наименование пункта	Описание
1	19 пробочных сварных швов.
2	9 пробочных сварных швов.
3	18 точечных сварных швов.
4	7 пробочных сварных швов.

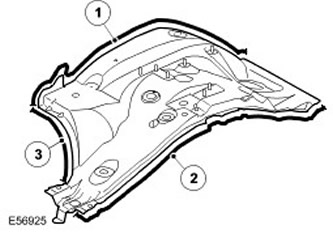

6.

Наименование пункта	Описание
1	13 точечных сварных швов.
2	16 точечных сварных швов.
3	9 точечных сварных швов.

7. Дополнительные сведения:

• Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
• Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
• Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка

1. Монтаж выполняется в обратной к демонтажу последовательности.
