Панель отделки задней двери багажного отделения (Дискавери 3)

Снятие

1. Снимите верхнюю панель отделки задней двери.

• Снимите 4 крышки винтов.
• Выверните 4 винта.
• Освободите 2 зажима.

2.

ВНИМАНИЕ: Чтобы не повредить красочное покрытие, постоянно поддерживайте заднюю дверь.

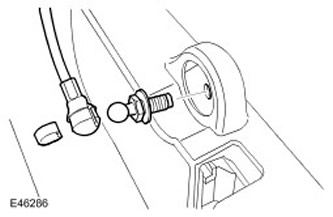

Отсоедините 2 несущих троса от задней двери. Освободите 2 зажима.



3. Снимите 2 втулки несущего троса с задней двери.

4. Поднимите крышку петли задней двери, чтоб Ы1 обеспечить доступ.

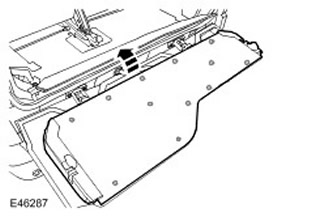

5. Снимите панель отделки задней двери. Освободите 12 зажимов.



6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

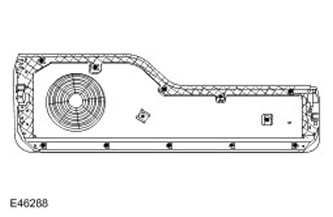

Снимите 12 зажимов с панели отделки задней двери.

Установка

1 . Установите панель отделки задней двери. Установите зажимы.

2. Опустите крышку петли задней двери.

3. Затяните втулочное соединение стойки опор Ы1 (момент затяжки 25 Нм).

4. Вытяните несущие тросы до задней двери и закрепите их зажимами.

5. Установите верхнюю панель отделки задней двери.

• Введите в зацепление зажимы.
• Вверните винты.
• Установите крышки винтов.
