Панель отделки задней боковой части кузова (Дискавери 3)

Снятие

1. Откиньте спинку заднего сиденья.

2. Снимите уплотнитель проема двери.

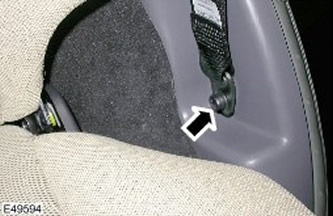

3. Снимите крепление ремня безопасности. Выверните и выбросите болт.

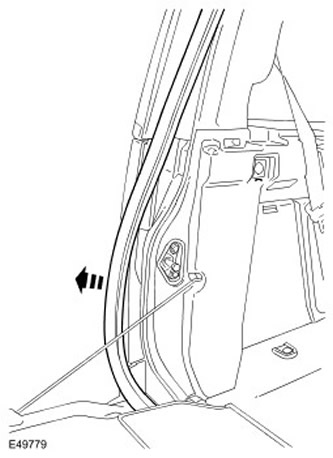

4. Снимите уплотнение проема задней двери.

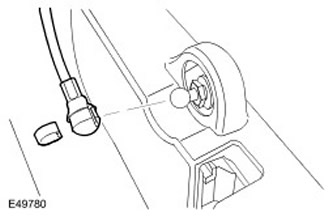

5. Снимите втулку опоры с задней двери. Освободите зажим.

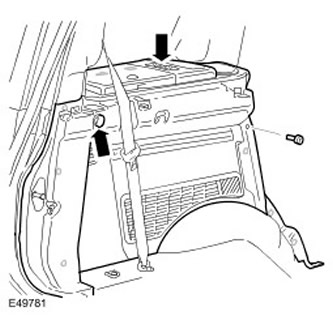

6. Снимите левую нижнюю боковую облицовочную панель.

• Выверните болт с головкой Torx.
• Освободите 8 зажимов.
• Отсоедините 2 электрических разъема.

7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

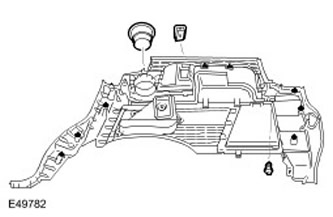

Снимите полку для багажа. Освободите крышку.

8. Снимите переключатель управления аудиосистемой. Снимите 2 зажима.

9. Снимите гнездо для дополнительных устройств.

Установка

1. Установите гнездо для дополнительных устройств.

2. Установите переключатель управления аудиосистемой. Введите в зацепление зажимы.

3. Установите полку для багажа. Установите крышку.

4. Установите панель отделки задней части салона.

• Установите зажимы.
• Затяните винт с головкой Torx (момент затяжки 8 Нм).
• Подсоедините электрический разъем.

5. Установите втулку опоры на заднюю дверь. Установите зажим.

6. Установите уплотнение проема задней двери.


7. Установите крепление ремня безопасности. Затяните болт с головкой Torx (момент затяжки 40 Нм).

8. Установите уплотнитель проема двери.

9. Верните спинку сиденья в вертикальное положение
