Панель отделки передней двери (Дискавери 3)

Снятие

1.

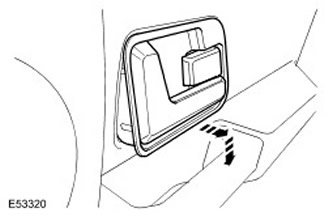

ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий.

Установите крышку поручня. Освободите 4 зажима.

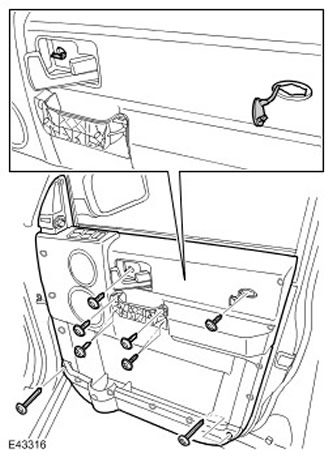

2. Освободите панель отделки передней двери.

• Снимите 2 крышки винтов.
• Выверните 8 винтов.
• Освободите 12 зажимов.

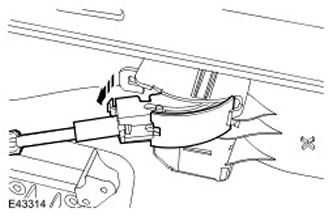

3. Отсоедините трос системы дистанционного открывания замка двери.

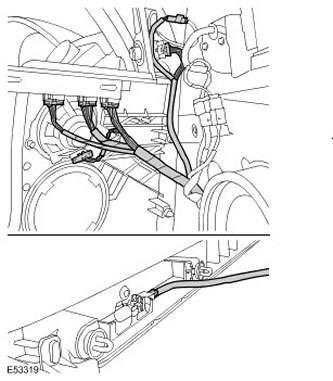

4. Снимите панель отделки передней двери. Отсоедините 7 электрических разъемов.




5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите рукоятку системы дистанционного открывания замка двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.

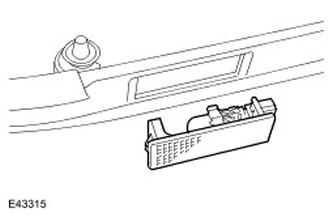

6. Снимите фонарь освещения порога. Осторожно выньте лампу.

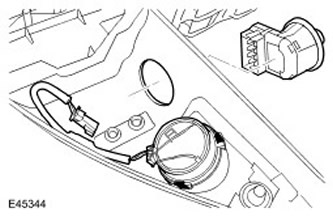

7. Снимите высокочастотный динамик. Освободите 3 зажима.


8. Снимите переключатель управления зеркалами. Освободите 2 зажима.

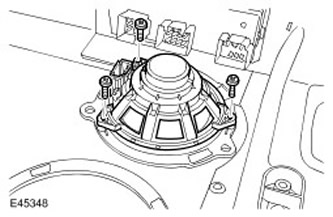

9. Снимите динамик. Выверните 3 винта с головкой Torx.

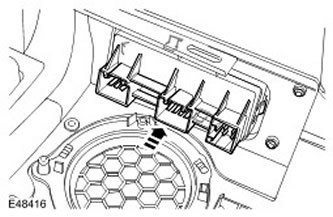

10. Снимите переключатель управления стеклоподъемником. Осторожно освободите 4 зажима.



11. Снимите 12 зажимов.

Установка

1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.


2. Установите динамик. Затяните винты с головкой Torx.

3. Установите переключатель управления зеркалами. Введите в зацепление зажимы.

4. Установите высокочастотный динамик. Введите в зацепление зажимы.

5. Установите фонарь освещения порога.

6. Установите рукоятку системы дистанционного открывания замка передней двери.

7. Установите зажимы.

8. Установите панель отделки передней двери.

• Подсоедините электрические разъемы.
• Присоедините трос управления замком двери.
• Введите в зацепление зажимы.
• Затяните винты.
• Установите крышку винта.

9. Установите крышку ручки.
