Верхняя панель отделки стойки B (Дискавери 3)

Снятие

1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

2. Снимите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)

3. Отсоедините нижнее крепление ремня безопасности от сиденья.

• Снимите крышку болта.
• Рассоедините электрический разъем со стороны пассажира.
• Выверните болт типа Torx.

4.

ПРИМЕЧАНИЕ: Перед демонтажом верхней панели отделки стойки "В" убедитесь. что регулировочное устройство высоты верхнего крепления ремня безопасности находится в самом нижнем положении.

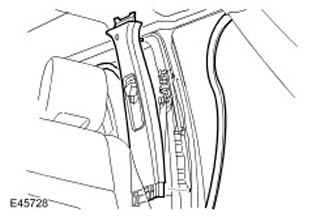

Снимите верхнюю панель отделки стойки "В".

• Снимите уплотнения проемов передней и задней дверей для удобства доступа.
• Освободите 2 нижних зажима. затем оставшийся верхний зажим.
• Освободите ремень безопасности.

Установка

1. Установите верхнюю панель отделки стойки "В".

• Закрепите зажимами.
• Прикрепите ремень безопасности.
• Установите уплотнения проемов дверей.

2. Присоедините нижнее крепление ремня безопасности к сиденью.

• Затяните болт с головкой Torx (момент затяжки 40 Нм).
• Состыкуйте электрический разъем со стороны пассажира.
• Установите крышку болта.

3. Установите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)
