Отделение для перчаток (Дискавери 3)

Специальный инструмент

Съемник шарнира перчаточного ящика 501-113

Снятие

1. Снимите панель отделки проема передней двери. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

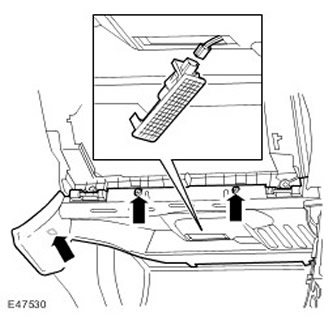

2. Снимите закрывающую декоративную панель.

• Освободите зажим.
• Выверните два винта.
• Рассоедините электрический разъем.

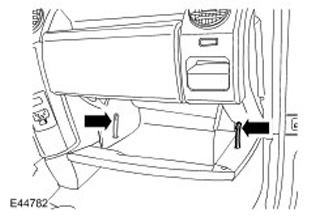

3. Откройте перчаточный ящик в сервисное положение. Освободите фиксаторы перчаточного ящика.



4.

ВНИМАНИЕ: Если не удается освободить шарнирный палец, проверните его на 90 градусов для упрощения снятия.

С помощью специального инструмента снимите перчаточный ящик.

• Надавив на головку шарнирного пальца, установите специальный инструмент.
• Снимите шарнирный палец.
• Повторите описанную выше процедуру с другим шарнирным пальцем.

Установка

1. Установите перчаточный ящик. Установите шарнирные пальцы.

2. Закройте перчаточный ящик. Закрепите фиксаторы перчаточного ящика.

3. Установите закрывающую декоративную панель.

• Состыкуйте электрический разъем.
• Зафиксируйте зажим.
• Затяните винты.

4. Установите панель отделки переднего дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
