Верхняя панель консоли пола (Дискавери 3)

Снятие

1. Снимите переключатель узла оптимизации тягово-динамических характеристик и высоты уровня кузова.

Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик под вески и управляемости автомобиля (86.65.11)

2. Снимите оба подстаканника.



3. Снимите вкладыш консоли пола.

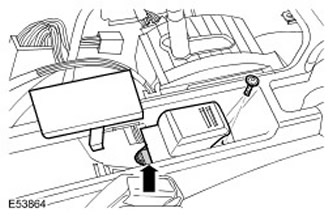

4. Снимите выключатель стояночного тормоза.

• Снимите пластиковую вставку.
• Выверните винт.
• Под соедините электрический разъем.

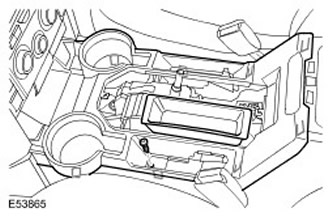

5. Снимите верхнюю панель отд елки консоли пола.

• Снимите крышку холод ильной камеры.
• Снимите резиновую вставку.
• Снимите пластиковую вставку.
• Выверните винт.
• Освободите 8 зажимов.

Установка

1. Установите верхнюю панель отд елки консоли пола.

• Затяните винт.
• Установите резиновую вставку.
• Установите пластиковую вставку.

2. Установите выключатель стояночного тормоза.

• Под соедините электрический разъем.
• Вверните винт.
• Установите пластиковую вставку.

3. Установите вкладыш консоли пола.

4. Вставьте оба подстаканника.

5. Установите переключатель узла оптимизации тягово-динамических характеристик и высоты уровня кузова.

Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик под вески и управляемости автомобиля (86.65.11)
