Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка лонжерона вместе с задней панелью и задней поперечной балкой.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю панель. Для получения дополнительной информации обратитесь к Задняя панель (77.80.20)
3. Снимите заднюю поперечную балку. Для получения дополнительной информации обратитесь к Задний поперечный элемент.
4.

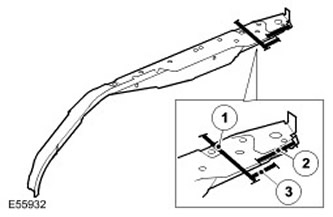

| Наименование пункта | Описание |
| 1 | 2 пробочных сварных шва. (см. также рисунок E55932) |
| 2 | 2 пробочных сварных шва. |
| 3 | Стыковой сварной шов. |
5.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | 2 пробочных сварных шва. |
| 3 | 4 пробочных сварных шва. |
4. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
