Задняя панель (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: При замене задней панели необходимо снять узел панели крепления заднего фонаря.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

3. Снимите панели отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)

4. Снимите декоративную крышку петли задней двери.

5. Снимите уплотнение задней двери.

6. Снимите облицовку багажного отделения.

7. Снимите ковровое покрытие багажного отделения.

8. С посторонней помощью снимите заднюю дверь.

9. Снимите левый теплозащитный экран выпускной трубы.

10. Снимите правый теплозащитный экран выпускной трубы.

11. Снимите запасное колесо.

12. Освободите жгут электропроводки задней панели.

13.

Наименование пункта	Описание
1	20 пробочных сварных швов.
2	42 точечных сварных шва.
3	4 пробочных сварных шва.
4	21 пробочный сварной шов.
5	4 пробочных сварных шва.

14.

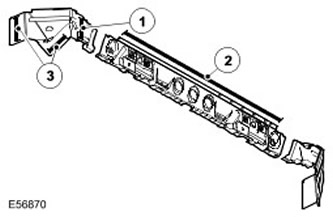

Наименование пункта	Описание
1	2 пробочных сварных шва. (Правая сторона симметрична левой).
2	30 точечных сварных швов.
3	7 точечных сварных швов. (Правая сторона симметрична левой).

15. Дополнительная информация:

Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
