Маховик - снятие и установка (Дефендер 2007+)

Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите ведомый и нажимной диски сцепления.

За дополнительной информацией обратитесь к главе: Ведомый и нажимной диски сцепления (308-01 Сцепление - Дизельный двигатель ID4 2.4L, Снятие и установка).

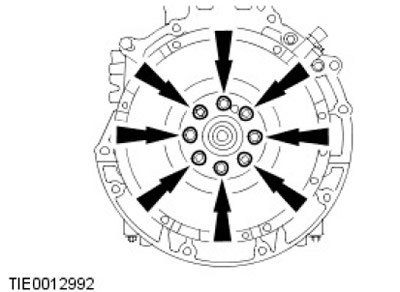

4. Снимите маховик. Выверните и отбракуйте 8 болтов.

Установка

1.

ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.

ПРИМЕЧАНИЕ: Следует установить новые болты.

ПРИМЕЧАНИЕ: Затяните болты в порядке, показанном на рисунке.

Установите маховик.

• Стадия 1: Затяните болты с 1 по 8 с моментом затяжки 25 Нм.
• Стадия 2: Затяните болты с 1 по 8 с моментом затяжки 40 Нм.
• Стадия 3: Затяните болты 1- 8 еще на 48 градусов.

2. Установите ведомый и нажимной диски сцепления.


За дополнительной информацией обратитесь к главе: Ведомый и нажимной диски сцепления (308-01 Сцепление - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
