Выпускной коллектор - снятие и установка (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите турбокомпрессор.

За дополнительной информацией обратитесь к главе: Турбокомпрессор (303-04B Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель ID4 2.4L, Снятие и установка).

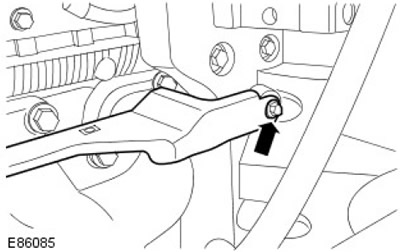

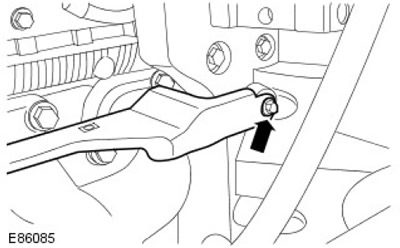

3. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

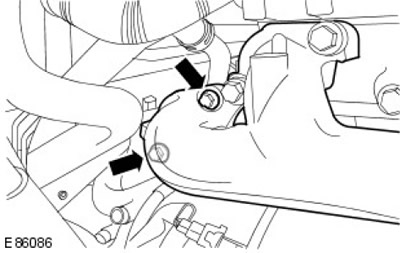

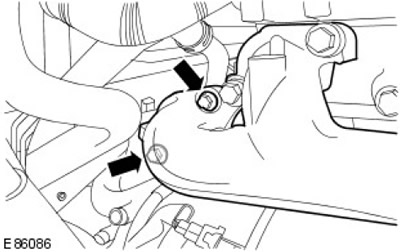

4. Выверните два болта крепления выпускного коллектора к теплообменнику рециркуляции отработавших газов (EGR).



5.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

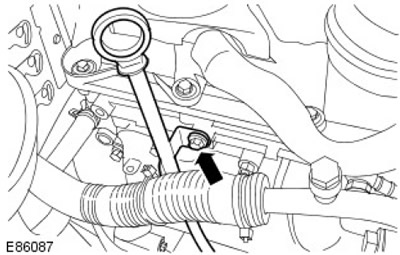

Снимите трубку указателя уровня масла и сам указатель. Снимите уплотнительное кольцо и отправьте его на утилизацию.



6.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

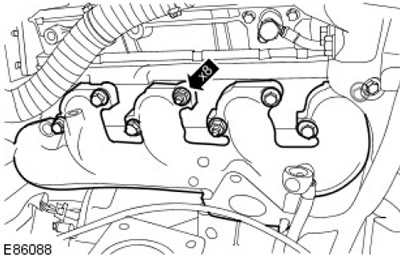

Снимите выпускной коллектор.

• Выверните 6 болтов и отверните 2 гайки.
• Снимите прокладку выпускного коллектора и отбракуйте ее.

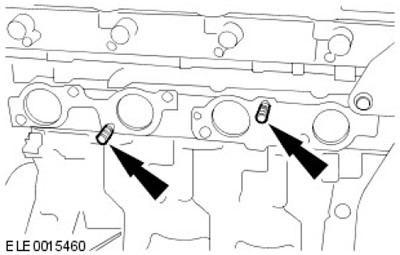

7. Выверните две шпильки выпускного коллектора и отбракуйте их.

Установка

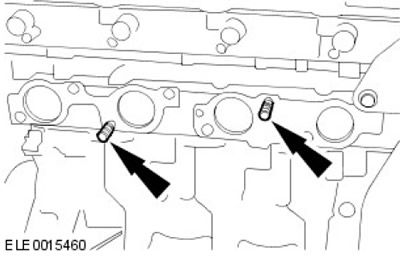

1. Установите новые шпильки выпускного коллектора. Затяните (момент затяжки 20 Нм).




2.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.

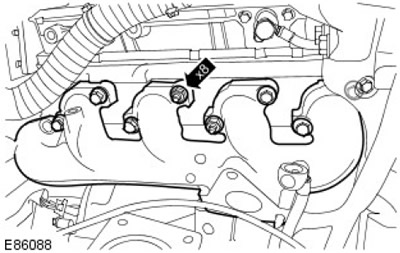

Установите выпускной коллектор.

• Установите новую прокладку выпускного коллектора.
• Затяните (момент затяжки 40 Нм).

3.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

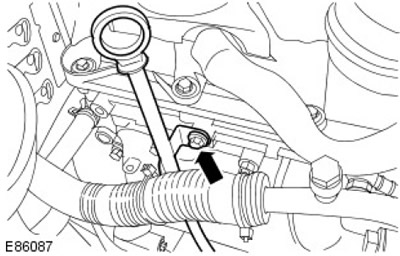

Вставьте щуп указателя уровня масла и установите трубку указателя уровня масла.

• Установите уплотнительное кольцо.
• Затяните (момент затяжки 23 Нм).

4. Установите болты крепления теплообменника EGR к выпускному коллектору. Затяните (момент затяжки 23 Нм).




5. Установите кронштейн теплозащитного экрана турбокомпрессора. Затяните (момент затяжки 10 Нм).



6. Установите турбокомпрессор.

За дополнительной информацией обратитесь к главе: Турбокомпрессор (303-04B Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель ID4 2.4L, Снятие и установка).

7. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
