Диагностика и проверки двигателя (Дефендер 2007+)

Так как диагностика различных зон двигателя рассматривается в других разделах и охвачена общими процедурами, этот раздел ограничивается проверкой давления масла.

За информацией для специфических зон двигателя обратитесь к общим процедурам в этом разделе и к соответствующему разделу руководства.

Осмотр и проверка

1. Проверьте жалобу клиента.

2. Визуально проверьте наличие очевидных признаков механических или электрических повреждений.

Визуальная проверка

Механические элементы

Электрооборудование

• Уровень моторного масла • Уровень охлаждающей жидкости • Уровень трансмиссионной жидкости • Уровень топлива • Протечки охлаждающей жидкости • Протечки масла • Протечки топлива • Заметно поврежденные или изношенные элементы • Ослабление затяжки или отсутствие гаек или болтов • Загрязнение топлива/ марка топлива/ качество топлива • Крепление/ состояние датчика • Вискомуфта вентилятора и электромагнитный клапан • Прокладка системы трубопроводов и т.д. с целью избежания вибраций • Контакт между карданной передачей и шасси

• Плавкие предохранители • Жгут электропроводки • Электрический штекерный разъем (ы) • Форсунки • Свечи подогрева • Питание датчика 5 В • Датчик (и) • Электромагнитный клапан вентилятора с вискомуфтой • Блок управления двигателем (ECM)

3. Если обнаружена очевидная причина выявленной Вами или описанной клиентом проблемы, перед переходом к дальнейшим действиям устраните ее (если это возможно).


4. Перед обращением к таблице признаков неисправности или указателю диагностических кодов неисправности (DTC) считайте все DTC с помощью проверенной диагностической системы или сканирующего прибора.

Проверка давления масла

ПРИМЕЧАНИЕ: перед проверкой давления масла в двигателе выполните дорожное испытание протяженностью в 10 км. Не пытайтесь достичь нормальной рабочей температуры, дав двигателю поработать в режиме холостого хода

1.

Предупреждения:

• В ходе данной процедуры неизбежно будет пролито горячее моторное масло, поэтому во избежание ошпаривания следует принять соответствующие меры предосторожности. Несоблюдение этого указания может привести к травме.
• Используйте защитные перчатки.

Снимите датчик давления масла.

За дополнительной информацией обратитесь к: Датчик давления моторного масла (EOP) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

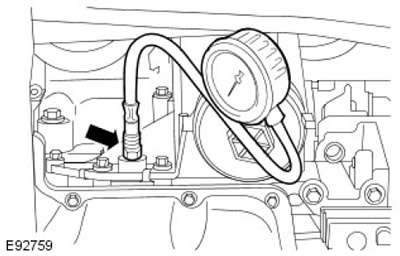

2. Установите датчик давления масла и подключите его разъем.



3. Проверьте уровень моторного масла, при необходимости долейте.

4. Запустите двигатель и дайте ему работать.

5. Запишите показания давления масла на холостых оборотах двигателя и при 2 000 об/мин.


За дополнительной информацией обратитесь к: Спецификации (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Спецификации).

6. Заглушите двигатель.

7. Уберите специальный инструмент.

8. Установите датчик давления масла.

За дополнительной информацией обратитесь к: Датчик давления моторного масла (EOP) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

9. Проверьте уровень моторного масла, при необходимости долейте.

Полный перечень диагностических кодов неисправностей, регистрация которых возможна в автомобиле, см. в разделе 100-00. За дополнительной информацией обратитесь к: Как пользоваться данным руководством (100-00 Общая информация, Описание и принцип действия).
