Головка цилиндров - снятие и установка (Дефендер 2007+)

Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите распределительные валы.

За дополнительной информацией обратитесь к главе: Распределительные валы (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

4. Снимите впускной коллектор.

За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

5. ПРИМЕЧАНИЕ: Для наглядности двигатель показан снятым.

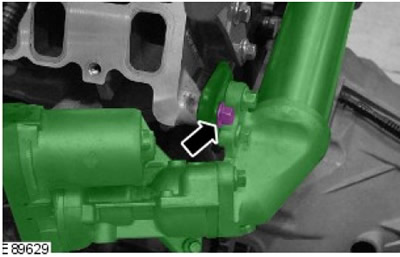

Снимите теплообменник рециркуляции отработавших газов (EGR). Выверните болт.

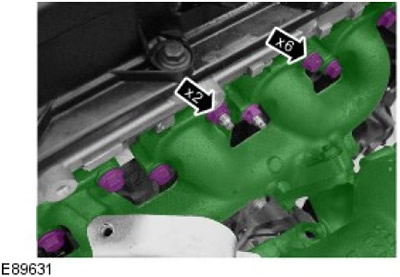

6. Снимите выпускной коллектор.

• Выверните 6 болтов.
• Отверните и отбракуйте 2 гайки.
• Снимите и отбракуйте две шпильки.
• Снимите прокладку и отправьте ее на утилизацию.

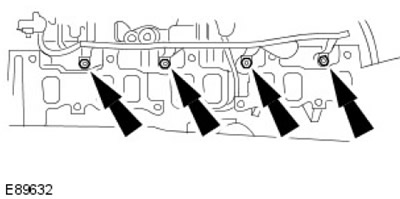

7. Освободите жгут электропроводки свечей подогрева. Отверните 4 гайки.




8.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается класть головку цилиндров лицевой поверхностью вниз. Несоблюдение этого требования может привести к повреждению автомобиля.

С помощью другого механика снимите головку цилиндров.

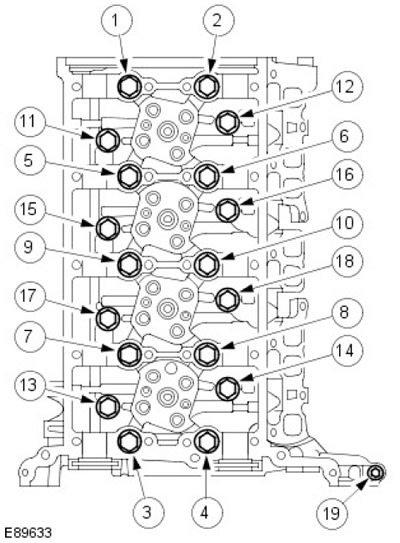

• Снимите и отбракуйте болты с 1 по 18.
• Выверните болт 19.
• Снимите прокладку и отправьте ее на утилизацию.

9.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

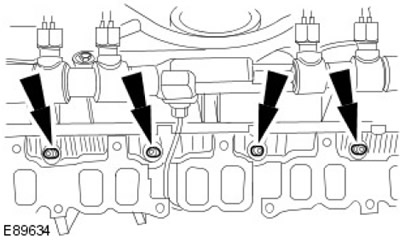

Снимите 4 свечи подогрева.

Установка

1. Установите свечи подогрева. Затяните свечи подогрева усилием 12 Нм.


2.

ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

ПРИМЕЧАНИЕ: Измерьте выступание поршня в каждом цилиндре в верхней мертвой точке (в.м.т.).

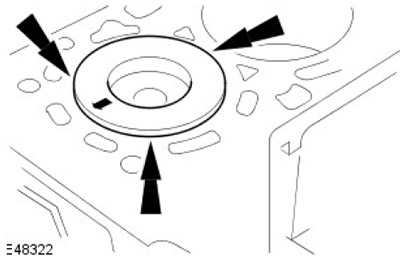

Измерьте расстояние между днищем поршня и блоком цилиндров в указанных точках.



3. Определите толщину прокладки головки цилиндров.

За дополнительной информацией обратитесь к главе: Спецификации (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Спецификации).

4.

ПРЕДОСТЕРЕЖЕНИЕ: Толщина новой прокладки головки цилиндров зависит от выступания поршня (маркированного отверстия/зубца).

Установите новую прокладку головки блока цилиндров.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Вверните новые болты крепления головки цилиндров.

ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

Установите головку цилиндров.

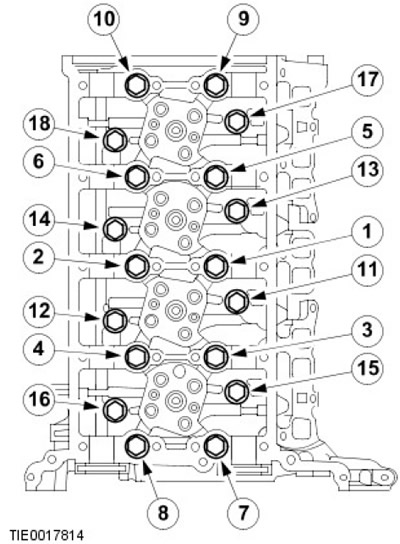

• Затяните болты в шесть приемов в указанной последовательности.
• Стадия 1: Затяните болты с 1 по 10 с усилием 20 Нм.
• Стадия 2: Затяните болты с 11 по 18 с усилием 10 Нм.
• Стадия 3: Затяните болты с 1 по 10 с усилием 40 Нм.
• Стадия 4: Затяните болты с 11 по 18 с усилием 20 Нм.
• Стадия 5: Затяните болты 1-10 на 180 град.
• Стадия 6: Затяните болты 11 - 18 на 180 град.
• Стадия 7: Затяните болт M6 усилием 10 Нм.

6. Зафиксируйте жгут электропроводки свечей подогрева. Затяните гайки (момент затяжки 3 Нм).


7.

ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.

Закрепите выпускной коллектор.

• Установите новую прокладку.
• Затяните новые шпильки усилием 20 Нм.
• Затяните новые гайки (момент затяжки 40 Нм).
• Затяните болты (момент затяжки 40 Нм).

8. Закрепите теплообменник EGR. Затяните болт усилием 20 Нм.

9. Установите на место впускной коллектор.

За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

10. Установите распределительные валы.

За дополнительной информацией обратитесь к главе: Распределительные валы (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

11. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
