Шкив коленчатого вала - снятие и установка (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите вентилятор охлаждения.

За дополнительной информацией обратитесь к главе: Вентилятор системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Ослабьте натяжение приводного ремня вспомогательных агрегатов. Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.



4.

ПРИМЕЧАНИЕ: Нажмите на педаль тормоза, включите стояночный тормоз, выберите первую передачу для блокировки коленвала.

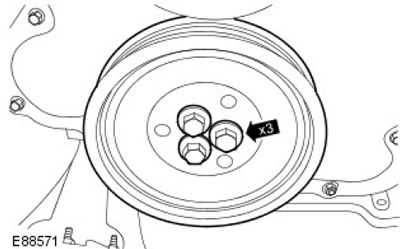

Снимите шкив коленчатого вала. Выверните и отбракуйте 3 болта.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо устанавливать новые болты шкива коленчатого вала.

ПРИМЕЧАНИЕ: Нажмите на педаль тормоза, включите стояночный тормоз, выберите первую передачу для блокировки коленвала.

ПРИМЕЧАНИЕ: Необходимо устанавливать новые болты шкива коленчатого вала.

ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.

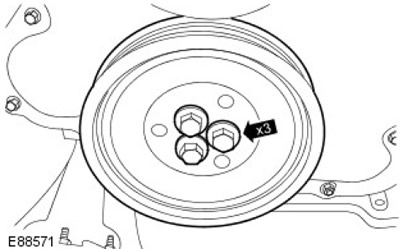

Установите шкив коленчатого вала.

• Стадия 1: Затяните болты (момент затяжки 45 Нм).
• Стадия 2: Затяните болты еще на 90 градусов.

2. Закрепите ремень привода вспомогательных агрегатов. Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.

3. Установите вентилятор системы охлаждения.

За дополнительной информацией обратитесь к главе: Вентилятор системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).

4. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
