Навигационная система (Дефендер 2007+)

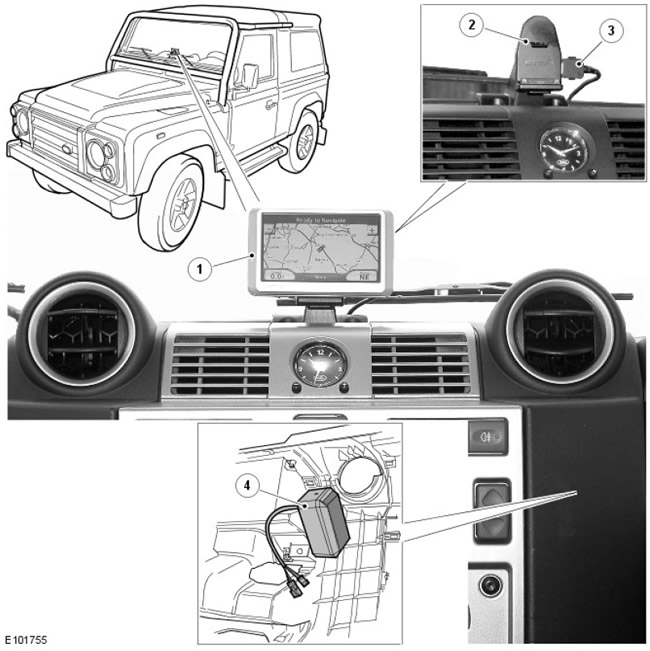

Расположение элементов

Модель SVX (60th anniversary)

Поз.	№ запасной части	Наименование
1	-	Навигационный блок Personal Travel Assistant
2	-	Держатель
3	-	Электрический разъем
4	-	Внешний динамик (расположен за панелью приборов)

Обзор

Спутниковая навигационная система - это стандартное оборудование на модели SVX и позиция опционной комплектации на других моделях. Этот блок известен под названием "Land Rover Personal Travel Assistant" и его использование и работа рассматриваются в отдельном руководстве, прилагаемом к автомобилю.

Навигационная система Personal Travel Assistant является всеобъемлющей навигационной системой, которая помогает водителю, предлагая маршрут движения до выбранного пункта назначения. Карта и сведения о поворотах, которые высвечиваются на сенсорном экране, дополняются голосовыми подсказками.

Система Personal Travel Assistant также оснащается дополнительными функциями, доступ к которым можно получить через меню "Инструментарий" (Tools):

• медиа-проигрыватель
• функция просмотра изображений
• калькулятор
• руководство по языкам
• конвертор валют
• конвертор единиц измерения

ПРЕДУПРЕЖДЕНИЕ: В интересах безопасности дорожного движения пользуйтесь системой, изменяйте настройки и просматривайте сообщения, только когда это безопасно.

Система Personal Travel Assistant для своей работы должна быть способна находить спутниковые сигналы. Сила этих сигналов может меняться в зависимости от местоположения. На силу сигнала может влиять присутствие высоких строений или деревьев. Когда принимается сильный сигнал, столбики в левом верхнем углу главного меню имеют зеленый цвет; когда качество сигнала ухудшается, столбики становятся красными или прозрачными с появлением красной буквы "х" на столбиках.

Описание

На модели SVX установлен спутниковый навигационный блок 'Garmin™' со специальным программным обеспечением Land Rover. Блок - автономный с собственным внутренним аккумулятором. Соединения жгута электропроводки автомобиля обеспечивают подключение к внешнему динамику и подачу питания для зарядки внутреннего аккумулятора и питание блока, когда он подключен к автомобилю.

Блок использует отдельный внешний динамик для голосовых команд и звукового выхода. Динамик расположен под центральным вентиляционным дефлектором за панелью приборов на стороне водителя. Однако в блоке также имеется собственный внутренний динамик, позволяющий использовать блок вне автомобиля.

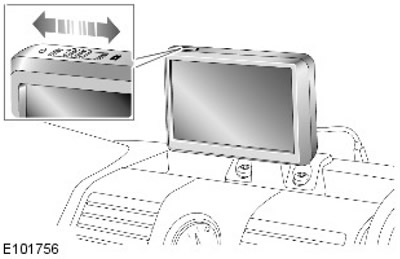

Блок можно включать с помощью подпружиненного переключателя на верхней части блока. Для включения блока отожмите переключатель влево. Для последующего выключения блока еще раз отожмите переключатель влево. Блок можно заблокировать, чтобы предотвратить его несанкционированную работу, путем перемещения переключателя на верхней части блока вправо.

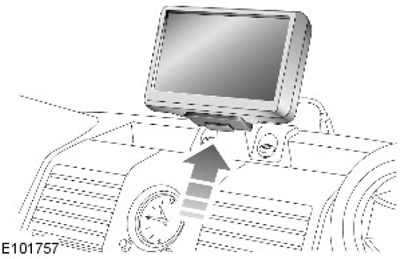

Спутниковый навигационный блок установлен на кронштейне, который двумя болтами крепится к верхней части панели приборов. В кронштейне имеется держатель с разъемом, которая позволяет закреплять блок, а также подключать его к электрической системе автомобиля и к динамику навигационной системы. Держатель закреплен на шаровой головке, которая позволяет регулировать положение блока по вертикали и по горизонтали так, чтобы его можно было разворачивать к сиденьям пассажира или водителя. Блок фиксируется на кронштейне и может быть высвобожден путем нажатия на защелку на нижней части держателя, наклона верхней части блока вперед и снятия блока с опоры.

Подробные сведения по блоку Garmin™ Nuvi 750

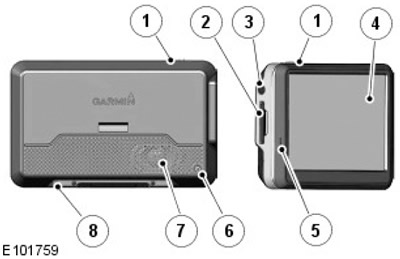

Поз.	№ запасной части	Наименование
1	-	Переключатель "Включено/Выключено/Заблокировать" (On/Off/Lock)
2	-	Слот для SD-карты
3	-	Разъем головных телефонов/ аудиовыхода
4	-	жидкокристаллический дисплей (LCD)
5	-	Микрофон (не используется)
6	-	Разъем наружной антенны
7	-	Внутренний динамик
8	-	-разъем (USB)

В системе Personal Travel Assistant используется широкоэкранный LCD с белым фоном и сенсорным экраном. Дисплей имеет разрешение 480 X 272 пикселя.

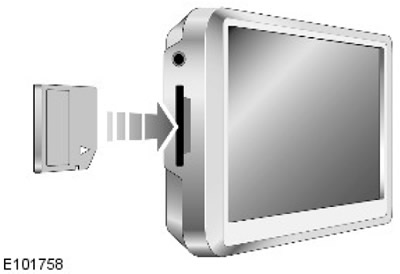

На левом ( ) конце блока имеется гнездо диаметром 3.5 мм для подключения головных телефонов. Ниже гнезда имеется слот для карты памяти SD. Карту можно использовать для хранения музыкальных файлов и изображений, которые можно воспроизводить и показывать на блоке. Блок может воспроизводить файлы в форматах MP3, MP3U и MP3U8, показывать изображения в формате JPEG и воспроизводить аудиокниги в формате AA.



На нижней стороне блока имеются два разъема. Больший по размеру центральный разъем сопрягается с аналогичным разъемом в держателе и подсоединяет блок к электрической системе автомобиля. Меньший по размеру разъем обеспечивает подключение USB-кабеля, чтобы блок можно было подключать к компьютеру для выполнения обновления программного обеспечения.

В блоке содержится встроенная ионно-литиевая батарея, которая не может быть заменена. Символ батареи высвечивается на LCD-дисплее и указывает на состояние батареи. Если блок должен быть отбракован, его следует утилизировать в соответствии с местными нормами и правилами. Полностью заряженный аккумулятор имеет время зарядки в 3 - 7 часов, в зависимости от характера использования блока.

Поиск неисправностей

Проблема	Способ разрешения
Невозможно получить спутниковые сигналы	Убедитесь, что автомобиль с блоком не находится в закрытом гараже или на крытой парковке, а также расположен в стороне от высоких строений и деревьев. Остановите автомобиль на несколько секунд, чтобы блок мог установить связь со спутником.
Блок не заряжается на автомобиле	Блок будет заряжаться, если температура находится в диапазоне от 0 до 45°. При температуре выше или ниже этого диапазона, попадании на блок прямых солнечных лучей или при нахождении в среде с высокой температурой аккумулятор блока не будет заряжаться.
Как стирать все данные пользователя	Держите палец на нижнем углу сенсорного экрана и включите блок. Продолжайте нажимать на угол сенсорного экрана до появления сообщения. Нажмите на 'Yes' (Да), чтобы стереть все данные пользователя.
Блок заблокирован или заморожен	Если сенсорный экран прекращает работу, выключите блок и затем включите снова. Если это не способствует разрешению проблемы, сдвиньте переключатель включения/ выключения питания влево и придержите его в течение 8 секунд. Блок выключится. Снова включите блок, и он будет работать нормально.
Сенсорный экран не реагирует на касание	Выключите блок и затем включите снова. Сдвиньте переключатель включения/ выключения вправо (положение блокировки). Придержите палец на сенсорном экране в течение приблизительно 30 секунд до появления экрана калибровки. Следуйте экранным инструкциям.
Указание зарядки аккумулятора кажется неточным	Дайте блоку возможность полностью разрядиться. Затем полностью зарядите блок без прерывания цикла зарядки.
