Снятие и установка рулевой колонки (Дефендер 2007+)

Снятие

ПРИМЕЧАНИЕ: Направьте передние колеса в положение "прямо вперед".

1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите панель управления.

За дополнительной информацией обратитесь к главе: Панель управления (501-12 Панель приборов и консоль, Снятие и установка).

3. Снимите корпус замка рулевой колонки и переключателя зажигания.

За дополнительной информацией обратитесь к главе: Замок рулевой колонки и корпус переключателя зажигания (211-05 Переключатели рулевой колонки, Снятие и установка).

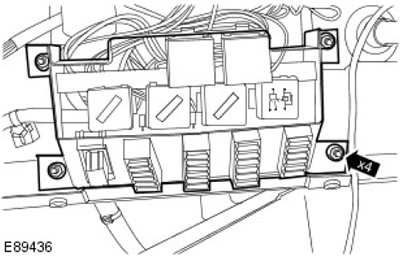

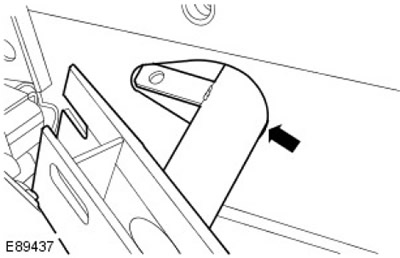

4. Отсоедините центральную электрораспределительную коробку (CJB) от перегородки.

• Отверните 4 гайки.

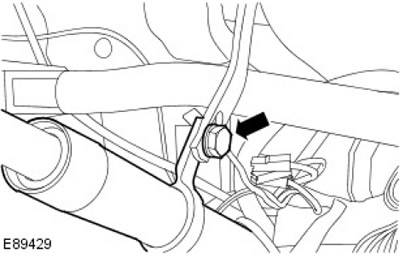

5. Отсоедините рулевую колонку.

• Выверните болт.

6. Снимите педаль тормоза и кронштейн.


За дополнительной информацией обратитесь к главе: Педаль тормоза и кронштейн педали (206-06 Гидропривод тормозов, Снятие и установка).

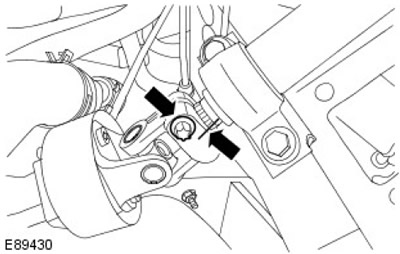

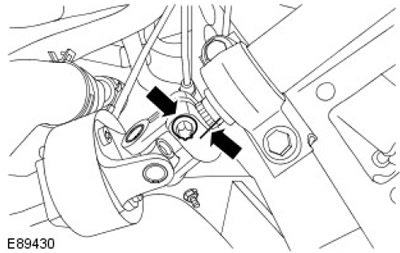

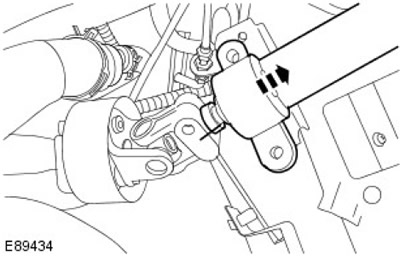

7. Отсоедините рулевую колонку от нижнего вала.

• Отметьте взаимное положение валов.
• Выверните и отбракуйте болт.

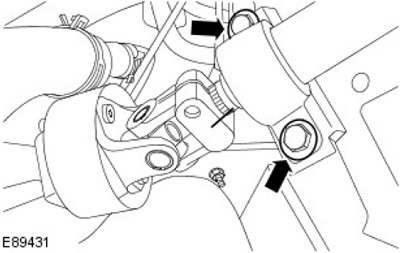

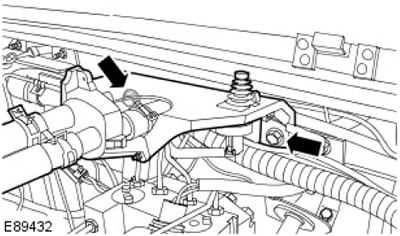

8. Отсоедините рулевую колонку от кузова автомобиля.

• Выверните два болта.

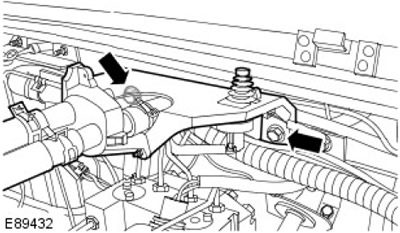

9. Отсоедините регулятор отопителя и кронштейн. Выверните два болта.

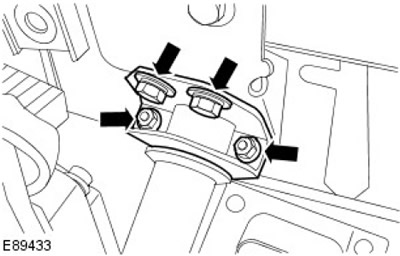

10. Снимите верхний опорный кронштейн рулевой колонки.

• Выверните 4 болта.
• Соберите резиновые полоски вокруг вала рулевой колонки.

11. Снимите рулевую колонку с нижнего вала рулевой колонки.

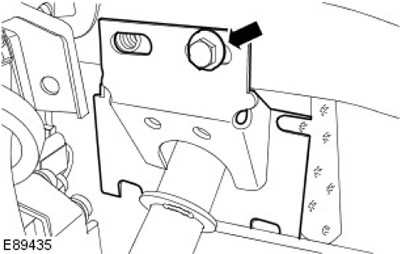

12. Отсоедините главный опорный кронштейн рулевой колонки.

• Выверните болт.

13.

ПРИМЕЧАНИЕ: Рулевая колонка должна располагаться таким образом, чтобы она прошла через отверстие в перегородке.

Снимите рулевую колонку.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: При установке рулевой колонки на нижний вал рулевой колонки следует соблюдать осторожность, в противном случае можно повредить нижний вал рулевой колонки.

1. Установите элементы на место, действуя в обратной последовательности.

• Затяните с моментом 22 Нм.

2. Затяните с моментом 22 Нм.



3. Снимите верхний опорный кронштейн рулевой колонки.

• Затяните болты М6 (момент затяжки 9 Нм).
• Затяните болты М8 (момент затяжки 22 Нм).

4. Затяните усилием 22 Нм.



5.

ПРИМЕЧАНИЕ: Вверните новый болт.

Затяните усилием 30 Нм.



6. Затяните усилием 48 Нм.



7. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
