Снятие

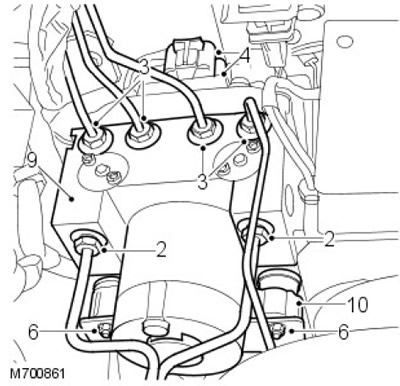

1. Положите под модулятор впитывающую ткань для сбора пролитой жидкости.
2. Рассоедините два ниппельных соединения впускных тормозных магистралей на модуляторе со стороны насоса.
3.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите соединения.
Рассоедините четыре ниппельных соединения выпускных тормозных магистралей сверху на модуляторе.
4. Рассоедините два электрических разъема в задней части модулятора.
5. Отпустите гайку крепления задней части модулятора к опорному кронштейну.
6. Отверните две гайки крепления передней части модулятора к опорному кронштейну.
7. Снимите модулятор с опорного кронштейна.
8. Рассоедините электрический разъем в основании модулятора.
9. Снимите модулятор.
10. Снимите три резиновые опоры со старого модулятора и установите на новый.
Установка
1. Установите модулятор на опорный кронштейн и состыкуйте электрический разъем.
2. Установите модулятор на опорный кронштейн и затяните гайки усилием 9 Нм.
3. Состыкуйте два электрических разъема в задней части модулятора.
4. Снимите заглушки с тормозных магистралей и модулятора.
5. Очистите соединения тормозных магистралей.
6. Соедините ниппельные соединения тормозных магистралей на модуляторе, проследив за тем, чтобы трубопроводы были подсоединены к соответствующим портам.
7. Затяните все соединения усилием 14 Нм.
8.
ПРИМЕЧАНИЕ: Для обеспечения правильности работы СЛЕДУЕТ проверить систему ABS с помощью программы TestBook.
Удалите воздух из тормозной системы.
За дополнительной информацией обратитесь к главе: Удаление воздуха из тормозной системы (206-00 Система тормозов - Общая информация, Общие процедуры).
