Лев ревизионен отвор на резервоара за гориво (Range Rover 3)

Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции в него.

ОБЩА ИНФОРМАЦИЯ, Електрически предпазни мерки.

Оттегляне

1. Изключете заземяващия проводник на батерията.

ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими и в затворено помещение също са токсични и експлозивни. В помещението, където се изважда горивото от резервоара, трябва да има пожарогасител (пяна, въглероден диоксид, газ или прах).

2. Отстранете долната облицовка на "D" колона.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Гарнитури - колона "D" - долна.

3. Отстранете облицовката на салона срещу стелажа "D".

4. Отстранете 2 болта с вътрешен шестоъгълник, фиксиращи нивата на закрепване на резервното колело към напречната греда, и отстранете нивата.

5. Повдигнете килима, сгънете го напред и го заключете в това положение.



6. Отстранете 4 гайки и свалете левия капак на тялото за достъп до резервоара за гориво.

7. Почистете повърхността на заключващия пръстен от мръсотия и прах.

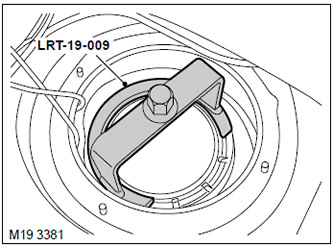

8. С помощта на инструмент LRT-19-009 отстранете заключващия пръстен от тялото на резервоара за гориво.

ВНИМАНИЕ: Преди да откачите който и да е елемент от системата, уверете се, че зоните в непосредствена близост до елементите, които трябва да се откачат, са чисти от мръсотия. Веднага след изключване затворете отворените краища на тръбопроводите с тапи, за да предотвратите навлизането на чужди частици в системата.

9. Отстранете тапата на ревизионния отвор. При повторно инсталиране сменете старото уплътнение на пробката с ново.

Инсталиране

1. Почистете повърхностите в близост до ревизионните отвори на резервоара за гориво от мръсотия и прах.

2. Почистете тапата на ревизионния отвор. Поставете ново уплътнение на пробката.

3. Поставете щепсела в отвора на резервоара за гориво, натиснете го, докато спре. Щепселът е инсталиран в определена позиция. Уверете се, че уплътнението е в правилната позиция, след като монтирате щепсела.

4. Инсталирайте заключващия пръстен с помощта на инструмент LRT-19-009 и затегнете до 35 Nm (26 lb ft).

5. Спуснете постелката.

6. Поставете болтовете на щангата на резервното колело и ги затегнете до 25 N·m (18 lb·ft).

7. Инсталирайте отново долните облицовки на "D" колоната.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Гарнитури - колона "D" - долна.

8. Свържете заземяващия проводник на батерията.
