Помпа за пълнене с гориво, разположена в резервоара за гориво (Range Rover 3)

Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции в него.

ОБЩА ИНФОРМАЦИЯ, Електрически предпазни мерки.

Оттегляне

1. Отстранете цялото гориво от резервоара.

ДВИГАТЕЛ Td6 ГОРИВОПОДАВАНЕ, РЕГУЛИРАНЕ, Изваждане на гориво от резервоара.

2. Изключете заземяващия проводник на батерията.

3. Отстранете 4 гайки и свалете десния капак на тялото за достъп до резервоара за гориво.

ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими и в затворено помещение също са токсични и експлозивни. В помещението, където се изважда горивото от резервоара, трябва да има пожарогасител (пяна, въглероден диоксид, газ или прах).

4. Разкачете конектора от помпата за зареждане с гориво.

5. Подгответе подходящи съдове за източване на остатъчното гориво от тръбопроводите.

ПРЕДУПРЕЖДЕНИЕ: Изтичането на гориво е неизбежно по време на тази операция. Вземете предпазни мерки за предотвратяване на пожар или експлозия.

6. Запомнете местоположението на маркучите за гориво, изключете инжекционните и дренажните тръби от помпата за зареждане с гориво. Разхлабете скобата и разкачете вентилационната тръба на помпата.

ВНИМАНИЕ: Преди да откачите който и да е елемент от системата, уверете се, че зоните в непосредствена близост до елементите, които трябва да се откачат, са чисти от мръсотия. Веднага след изключване затворете отворените краища на тръбопроводите с тапи, за да предотвратите навлизането на чужди частици в системата.

7. Завържете заедно и оставете настрани тръбопроводите и вентилационната тръба, така че да не пречат на отстраняването на помпата за зареждане с гориво.

8. Работейки през левия ревизионен отвор на резервоара за гориво, разкачете съединителя от помпата за зареждане с гориво. Съединителят е направен заедно с електрическия конектор.

9. Почистете повърхността на заключващия пръстен от мръсотия и прах.

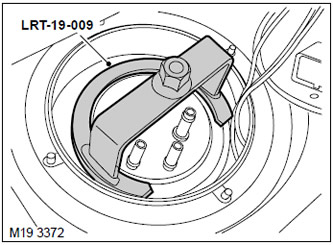

10. С помощта на инструмент LRT-19-009 отстранете заключващия пръстен от тялото на резервоара за гориво.

11. Внимателно отстранете помпата за пълнене на гориво от резервоара. Когато преинсталирате, сменете старото уплътнение на помпата с ново.

12. Подгответе подходящи съдове за източване на остатъчното гориво от тръбопроводите.

13. Изключете левия сензор за нивото на горивото и го извадете от резервоара.

Инсталиране

1. Почистете повърхностите в близост до ревизионните отвори на резервоара за гориво от мръсотия и прах.

2. Почистете корпуса на горивната помпа и поставете ново уплътнение.

3. Свържете към горивната помпа съединителя на тръбопровода, идващ от левия сензор за ниво на горивото. Съединителят е направен заедно с електрическия конектор на сензора.

ВНИМАНИЕ: След свързване на съединителя ключалката трябва да е в сглобено положение.

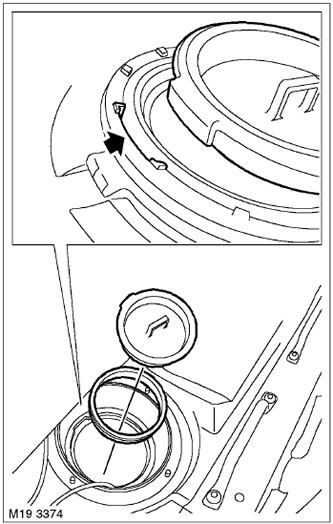

4. Внимателно поставете помпата за пълнене в резервоара за гориво. Инсталирайте го

в правилната позиция, не изкривявайте уплътнението. Работейки от левия ревизионен отвор, проверете позицията на долния край на помпата.

5. С помощта на инструмент LRT-19-009 монтирайте заключващия пръстен и го затегнете до 35 Nm (26 lb ft).

6. Свържете към помпата горивни маркучи и вентилационна тръба.

7. Свържете електрическия конектор към помпата за зареждане с гориво.

8. Поставете отново десния капак на тялото за достъп до резервоара за гориво, затегнете монтажните гайки до 10 N·m (7 lb·ft).

9. Спуснете килима на купето.

10. Свържете "масовия" проводник на акумулаторната батерия.

11. Напълнете резервоара за гориво.
