Междинен охладител (Range Rover 3)

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Електрически предпазни мерки.

Демонтаж

1. Изключете "отрицателната" клема на акумулатора.

2. Отстранете двигателя на вентилатора.

КЛИМАТИКА, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Ел.двигател - вентилатор кондензатор.

3. Отстранете долната защитна престилка.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Защита на двигател - предна.

4. Свалете съединителя на виско вентилатора.

ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Виско съединител на вентилатора.

5. Отстранете 4 гайки и 2 болта за закрепване на напречната греда към носилката и отстранете напречната греда.

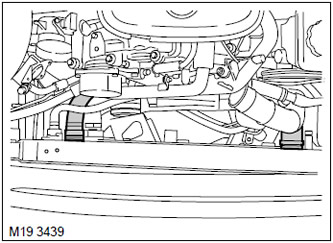

6. Отстранете маншета и изключете маркуча за входящ въздух от радиатора за междинно охлаждане на въздуха.


7. Отстранете маншета и изключете маркуча за изходящ въздух от радиатора за междинно охлаждане на въздуха.

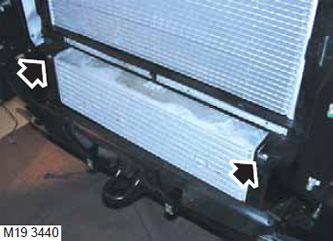

8. Освободете 2 скоби, закрепващи междинния охладител към опората, и внимателно отстранете радиатора.

Сглобяване

1. Поставете допълнителния охладител върху опората и го закрепете със скоби.

2. Поставете и закрепете маркучите на радиатора на междинния охладител.

3. Монтирайте напречната греда на подрамката, затегнете гайките, завийте болтовете. Момент на затягане на гайки 45 Nm, болтове 25 Nm.

4. Монтирайте съединителя на виско вентилатора.

ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Виско съединител на вентилатора.

5. Сменете долната защитна престилка.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Защита на двигател - предна.

6. Монтирайте двигателя на вентилатора.

КЛИМАТИКА, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Ел.двигател - вентилатор кондензатор.

7. Поставете "отрицателния" щепсел на акумулаторната батерия.
