Предна подложка на задната седалка (Range Rover 3)

Демонтаж

1. Отстранете модула на подлакътника.

СЕДАЛКИ, РЕМОНТ, Подлакътник - задна седалка.

2. Освободете долната тапицерия на възглавницата от рамката на облегалката.

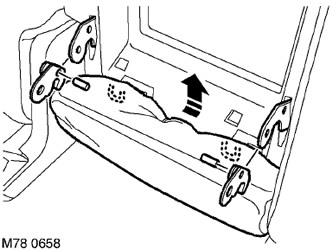

3. Освободете ролковия модул от 2-те задържащи скоби и отстранете ролката.

4. Отстранете 2-те шплинта, закрепващи левия и десния капак на пантите.

5. Отстранете двете подложки от пантите.

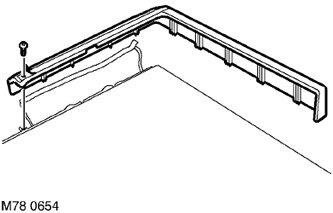

6. Разхлабете велкрото, за да получите достъп до винта, закрепващ подлакътника към облицовката на ъгъла на облегалката, и отстранете винта.


7. Внимателно освободете 11-те скоби, закрепващи подложката на задния подлакътник към предната подложка и отстранете подложката.



8. Внимателно освободете 7-те скоби на подложката на подлакътника и отстранете подложката.

Сглобяване

1. Поставете облицовката и я закрепете със скобите.

2. Монтирайте двете подложки на пантите, закрепете ги с щифтове.

3. Инсталирайте подложката на задния подлакътник и я закрепете със скобите.

4. Затегнете фиксиращия винт на задната подложка на подлакътника и затегнете велкрото.

5. Поставете ролковия модул и го закрепете в държачите.

6. Инсталирайте и закрепете долната облицовка на ролковата тапицерия към рамката.

7. Сменете модула на подлакътника.

СЕДАЛКИ, РЕМОНТ, Подлакътник - задна седалка.
