Модул на въздушната възглавница за предния пътник (Range Rover 3)

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Електрически предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте и двете клеми на батерията, преди да работите със SRS системи. Първо изключете "отрицателната" клема. Никога не смесвайте кабелите, когато свързвате към батерията.

Демонтаж

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Отстранете горния капак на контролния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горен панел - табло за управление.

3. Отстранете долния панел.

ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Долен капак на таблото.

4. Отстранете 8-те винта Torx, закрепващи въздушната възглавница към предната част на контролния панел.

5. Извийте 2 винта отдолу на въздушната възглавница.


6. Освободете модула на въздушната възглавница от контролния панел.

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте модулът на въздушната възглавница да виси от захранващия кабел.

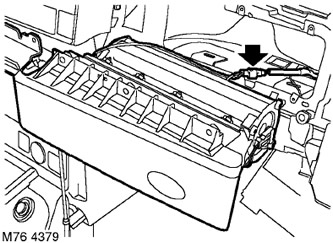

7. Изключете блока от съединителя на модула на въздушната възглавница.

8. Отстранете модула на въздушната възглавница.

ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други елементи на системата, тогава не трябва да се извършват допълнителни операции по разглобяване.

ПРЕДУПРЕЖДЕНИЕ: Съхранявайте модела въздушна възглавница с отворената страна нагоре. Ако въздушната възглавница се съхранява с отворена страна надолу, тя ще бъде изхвърлена нагоре с достатъчна сила, ако случайно се отвори, за да причини сериозно нараняване.

ПРЕДУПРЕЖДЕНИЕ: Съхранявайте въздушни възглавници или обтегачи на определеното място. Ако няма такова място, съхранявайте тези предмети в багажника или багажното отделение на колата, като информирате капитана за това.

9. Свалете заключващия модул на жабката от модула на въздушната възглавница.

Сглобяване

ЗАБЕЛЕЖКА: Ако SRS компонент трябва да бъде сменен, запишете баркода на новия компонент.

1. Инсталирайте заключващия модул на жабката към модула на въздушната възглавница.

2. Инсталирайте модула на въздушната възглавница към контролния панел и свържете конектора към конектора на модула.

3. Завийте винтовете на модула на въздушната възглавница и ги затегнете с момент от 22 Нм.

4. Инсталирайте и затегнете монтажните винтове на модула на въздушната възглавница.

5. Сменете долния панел.

ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Долен капак на таблото.

6. Поставете капака на контролния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горен панел - табло за управление.

7. Свържете клемите на батерията, първо "положителната" клема.
