Откриване на въздушна възглавница (страничен удар) на автомобил (Range Rover 3)

Това ръководство е предназначено да помогне на оторизирания сервизен персонал при безопасното изхвърляне на модулите на въздушните възглавници.

Разгъване на въздушната възглавница

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Свалете панела на вратата.

ВРАТИ, РЕМОНТ, Табло - входна врата.

3. Изключете блока от съединителя на модула на въздушната възглавница.

4. Проверете състоянието на приспособлението LRT-86-003 и кабелите, доставени с него.

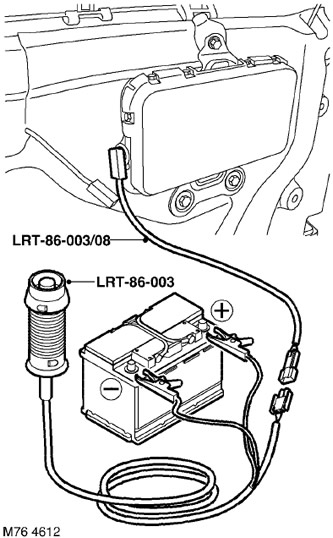

5. Свържете кабела LRT-86-003/05 на аксесоара към въздушната възглавница.


6. Прикрепете инструмента LRT-86-003 към края на кабела LRT-86-003/08.

7. Прикрепете инструмента LRT-86-003 към батерията.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че всички хора са на поне 15 метра от модула на въздушната възглавница.

8. За да задействате въздушната възглавница, натиснете бутона за захранване на тялото на приспособлението.

9. Изключете инструмента от батерията.

ПРЕДУПРЕЖДЕНИЕ: Когато се отвори, частите на въздушната възглавница се нагорещяват и могат да причинят изгаряния. Изчакайте 30 минути след задействане, преди да докоснете модула на въздушната възглавница.

10. Изключете кабела на аксесоара от въздушната възглавница.

ВНИМАНИЕ: Забранено е повторното използване на каквито и да е части от системите за пасивна безопасност.

ЗАБЕЛЕЖКА: Не носете части от разгърнат SRS в автомобила.
