Модул на въздушната възглавница на волана (Range Rover 3)

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Електрически предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте и двете клеми на батерията, преди да работите със SRS системи. Първо изключете "отрицателната" клема. Никога не смесвайте кабелите, когато свързвате към батерията.

Демонтаж

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Освободете 2 скоби на въздушната възглавница с помощта на лост, който е най-малко 50 mm дълъг и 3 mm в диаметър. Поставете лоста във всеки предвиден за тази цел отвор на волана, под прав ъгъл спрямо кормилната колона. Намерете отвора за достъп и леко натиснете лоста, за да отворите ключалката.

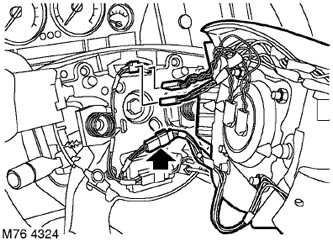

3. При модели с електрическо отопление на волана: Изключете конектора от конектора на електронния блок за управление на отопляемия волан.


4. Разкачете 2 съединителни блока на въздушната възглавница и отстранете модула на въздушната възглавница.

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте модулът на въздушната възглавница да виси от захранващия кабел.

ПРЕДУПРЕЖДЕНИЕ: Съхранявайте модела въздушна възглавница с отворената страна нагоре. Ако въздушната възглавница се съхранява с отворена страна надолу, тя ще бъде изхвърлена нагоре с достатъчна сила, ако случайно се отвори, за да причини сериозно нараняване.

ПРЕДУПРЕЖДЕНИЕ: Съхранявайте въздушни възглавници или обтегачи на определеното място. Ако няма такова място, съхранявайте тези предмети в багажника или багажното отделение на колата, като информирате капитана за това.

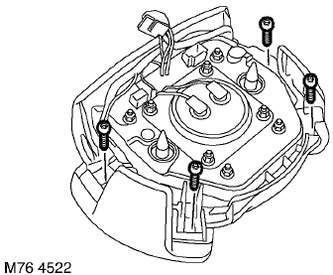

5. Отстранете 4-те винта Torx и отделете контролните модули от въздушната възглавница.

6. Разкачете блоковете на гнездата на блоковете за управление и отстранете блоковете за управление.

Сглобяване

ЗАБЕЛЕЖКА: Ако SRS компонент трябва да бъде сменен, запишете баркода на новия компонент.

1. Инсталирайте блоковете за управление и свържете съединителните блокове.

2. Инсталирайте контролните блокове на модула на въздушната възглавница и затегнете винтовете Torx до 2,5 Nm.


3. Инсталирайте модула на въздушната възглавница и свържете блока.

ЗАБЕЛЕЖКА: Ако SRS компонент трябва да бъде сменен, запишете баркода на новия компонент.

4. При модели с електрическо отопление на волана: Свържете конектора на електронния блок за управление на отопляемия волан.

5. Инсталирайте модула на въздушната възглавница към волана и натиснете леко, докато пружинните скоби се застопорят.

6. Свържете клемите на батерията, първо "положителната" клема.
