Устройство за аварийно изключване (SRS), задействано извън автомобила (Range Rover 3)

Това ръководство е предназначено да помогне на оторизирания сервизен персонал при безопасното изхвърляне на модулите на въздушните възглавници.

Операция за аварийно спиране

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Свалете аварийния изключвател на акумулатора от автомобила.

ПРЕДПАЗИТЕЛНИ СИСТЕМИ ЗА ШОФЬОР И ПЪТНИЦИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Акумулатор - аварийно изключване (SRS система).

3. Проверете състоянието на приспособлението LRT-86-003 и кабелите, доставени с него.



4. Затегнете скобата LRT-86-007/02 в менгеме. Менгемето трябва да захване скобата над долния фланец, за да предотврати преместването на скобата нагоре поради детонация. Затегнете менгемето.

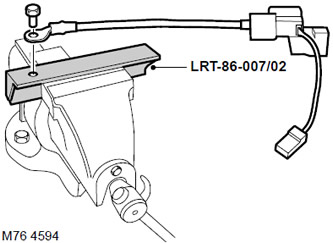

5. Инсталирайте и закрепете устройството за аварийно спиране върху скобата LRT-86-007/02.

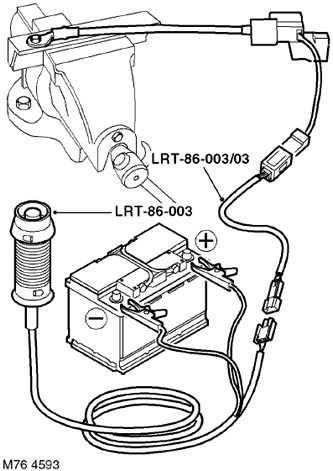

6. Свържете кабела LRT-86-003/03 на аксесоара към устройството за аварийно спиране.

7. Прикрепете инструмента LRT-86-003 към другия край на кабела LRT-86-003/03.

8. Прикрепете инструмента LRT-86-003 към батерията.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че всички хора са на поне 15 метра от модула на въздушната възглавница.

9. За да активирате блока за аварийно изключване, натиснете бутона за захранване на тялото на приспособлението.

10. Изключете инструмента от батерията.

ПРЕДУПРЕЖДЕНИЕ: Когато се отвори, частите на въздушната възглавница се нагорещяват и могат да причинят изгаряния. Изчакайте 30 минути след задействане, преди да докоснете модула на въздушната възглавница.

11. Изключете кабела на инструмента от кутията за аварийно спиране.

12. Извадете устройството за аварийно спиране от скобата и го поставете в запечатана торба за по-късно изхвърляне.

13. Избършете скобата с влажна кърпа и я извадете от менгемето.

14. Изхвърлете превключвателя за изключване на използваната батерия в определена зона за изгаряне.

ВНИМАНИЕ: Забранено е повторното използване на каквито и да е части от системите за пасивна безопасност.

ЗАБЕЛЕЖКА: Не носете части от разгърнат SRS в автомобила.
