Разгъване на предната въздушна възглавница завеса извън автомобила (Range Rover 3)

Това ръководство е предназначено да помогне на оторизирания сервизен персонал при безопасното изхвърляне на модулите на въздушните възглавници.

Разгъване на въздушната възглавница

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Отстранете въздушната възглавница от автомобила.

ПРЕДПАЗИТЕЛНИ СИСТЕМИ ЗА ШОФЬОР И ПЪТНИЦИ, РЕМОНТ, Airbag модул (Front Curtain Airbag).

3. Проверете състоянието на приспособлението LRT-86-003 и кабелите, доставени с него.



4. Затегнете скобата LRT-86-007/02 в менгеме. Менгемето трябва да захване скобата над долния фланец, за да предотврати преместването на скобата нагоре поради детонация. Затегнете менгемето.

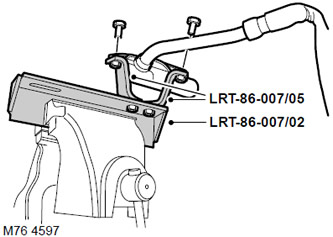

5. Монтирайте две скоби LRT-86-007/05 върху скобата LRT-86-007/02 и ги фиксирайте с болтове.


6. Инсталирайте въздушната възглавница на скобите LRT-86-007/05. и го обезопасете.

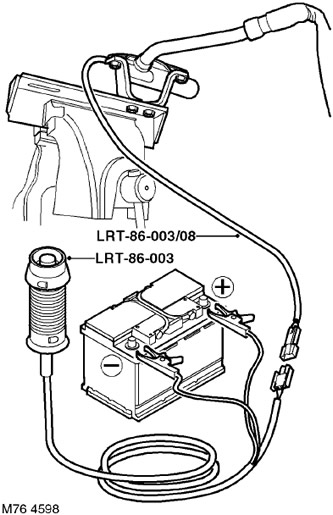

7. Свържете кабела LRT-86-003/08 на аксесоара към въздушната възглавница.

8. Прикрепете инструмента LRT-86-003 към края на кабела LRT-86-003/08.

9. Прикрепете инструмента LRT-86-003 към батерията.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че всички хора са на поне 15 метра от модула на въздушната възглавница.

10. За да задействате въздушната възглавница, натиснете бутона за захранване на тялото на приспособлението.

11. Изключете инструмента от батерията.

ПРЕДУПРЕЖДЕНИЕ: Когато се отвори, частите на въздушната възглавница се нагорещяват и могат да причинят изгаряния. Изчакайте 30 минути след задействане, преди да докоснете модула на въздушната възглавница.

12. Изключете кабела на аксесоара от въздушната възглавница.

13. Отстранете модула на въздушната възглавница от скобата и го поставете в запечатана торба за по-късно изхвърляне.

14. Избършете скобата с влажна кърпа и я извадете от менгемето.

15. Изхвърлете използвания модул на въздушната възглавница в определена зона за изгаряне.

ВНИМАНИЕ: Забранено е повторното използване на каквито и да е части от системите за пасивна безопасност.

ЗАБЕЛЕЖКА: Не носете части от разгърнат SRS в автомобила.
