Страничен панел на тялото на задната част (Range Rover 3)

Тази процедура обхваща подмяната на задния страничен панел/C-колона.

Демонтаж

1. Изключете "отрицателната" клема на акумулатора.

2. Изключете генератора.

3. Свалете задното колело.

4. Свалете задната врата.

5. Отстранете уплътненията на задната врата и вратата на багажника.

6. Отстранете броните на задната врата и вратата на багажника.

7. Премахнете наслагването на прага.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Разширение на предна броня - спойлер.

8. Отстранете гредата на задната броня.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Греда на броня - Задна.

9. Свалете обшивката на арката на задното колело.

10. Отстранете системата за освобождаване на отработените газове в сбора.

ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: Двигател Td6, РЕМОНТ, Изпускателна система и компоненти на системата окачване.

11. Отстранете наслагването на задната стойка "E".

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Облицовки - C-колона "E" на купето.

12. Отстранете задното странично стъкло.

СТЪКЛА, РЕМОНТ, Страничен прозорец на багажника.

13. Свалете модула на задните светлини.

ОСВЕТЛЕНИЕ, РЕМОНТ, Задна комби лампа.

14. Дясна страна: Извадете цялото гориво от резервоара за гориво.

ДВИГАТЕЛ Td6 ГОРИВОПОДАВАНЕ, РЕГУЛИРАНЕ, Изваждане на гориво от резервоара.

15. Дясна страна: Отстранете гърловината на резервоара за гориво.

16. Дясна страна: Отстранете капачката за пълнене заедно с освобождаващия механизъм.

17. Свалете напречния клапан на въздушното окачване.

ЗАДНО ОКАЧВАНЕ, РЕМОНТ, Байпас клапан.

18. Свалете предпазния колан на задната седалка.

19. Отстранете вътрешния слой на задната стойка "E".

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Декоративна облицовка - C-колона "E" на купето.

20. Отстранете долния декоративен слой на задната част на страничния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Заден страничен декоративен панел - долен.

21. Отстранете всички компоненти на аудио-видео и навигационните системи, разположени в задната част на купето.

НАВИГАЦИЯ И БОРДОВИ РАЗВЛЕЧЕНИЯ, РЕМОНТ, Усилвател.

22. Разхлабете задния килим и го преместете настрани.

23. Отстранете килима на багажното отделение.

24. Отстранете уплътнителните елементи от задната страна на страничния панел.

25. Отделете кабелните снопове от С-колоната и задната част на страничния панел.

Ремонтни работи

1. Моля, прочетете следното предупреждение, преди да премахнете панела за укрепване на багажника.

ПРЕДУПРЕЖДЕНИЕ: Когато режете секцията на страничния панел на тялото, не режете подсилващия панел, тъй като зад него има дренажна тръба. Приблизителната позиция на дренажната тръба е показана на фигурата.

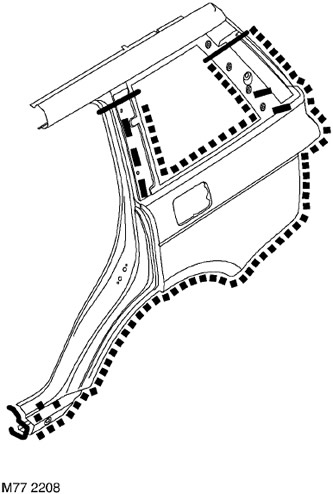

2. Отстранете повредените панели, подгответе ръбовете на фугите и монтирайте нови панели в съответствие с Кодекса за ремонт на панела на тялото. Пробийте или пробийте дупки в панела, който ще се монтира за заварката на корк, както е показано.

Сглобяване

1. Възстановете уплътнителните елементи на гърба на страничния панел.

2. Прикрепете кабелните снопове към C-колоната "D" и към задната част на страничния панел.

3. Поставете килима на багажното отделение.

4. Поставете отново всички компоненти на аудио-видео и навигационните системи, разположени в задната част на купето.

НАВИГАЦИЯ И БОРДОВИ РАЗВЛЕЧЕНИЯ, РЕМОНТ, Усилвател.

5. Инсталирайте долната облицовка на гърба на страничния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Заден страничен декоративен панел - долен.

6. Поставете на място и закрепете задния подов килим.

7. Установете вътрешно покритие на стелаж "E".

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Декоративна облицовка - C-колона "E" на купето.

8. Монтирайте напречния клапан на въздушното окачване.

ЗАДНО ОКАЧВАНЕ, РЕМОНТ, Байпас клапан.

9. Монтирайте отново обшивката на арката на задното колело.

10. Поставете предпазния колан на задната седалка.

11. Установете наслагване на задната стойка "E".

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Облицовки - C-колона "E" на купето.

12. Поставете задното странично стъкло.

СТЪКЛА, РЕМОНТ, Страничен прозорец на багажника.

13. Монтирайте модула на задните светлини.

ОСВЕТЛЕНИЕ, РЕМОНТ, Задна комби лампа.

14. Дясна страна: Монтирайте гърловината за пълнене на гориво.

15. Дясна страна: Поставете капачката за пълнене с освобождаващия механизъм.

16. Установете наслагване на прага.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Разширение на предна броня - спойлер.

17. Поставете отново модула на изпускателната система.

ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: Двигател Td6, РЕМОНТ, Изпускателна система и компоненти на системата окачване.

18. Поставете лъча на задната броня.

ВЪНШНИ ЧАСТИ, РЕМОНТНИ РАБОТИ, Греда на броня - Задна.

19. Инсталирайте резачки на задната врата и вратите на багажното отделение.

20. Монтирайте задната врата и уплътненията на задната врата.

21. Закачете задната врата.

22. Монтирайте задното колело.

23. Дясна страна: Напълнете резервоара за гориво.
