Тапицерия на централната конзола (Range Rover 3)

Демонтаж
1. Отстранете наслагването на селектора на автоматичната скоростна кутия.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Подложка за автоматична скоростна кутия.

2. Освободете багажника от дръжката на ръчната спирачка.

3. Освободете и свалете дръжката на ръчната спирачка.

4. Отворете капака на жабката на конзолата, освободете ключалките и свалете капака на жабката.

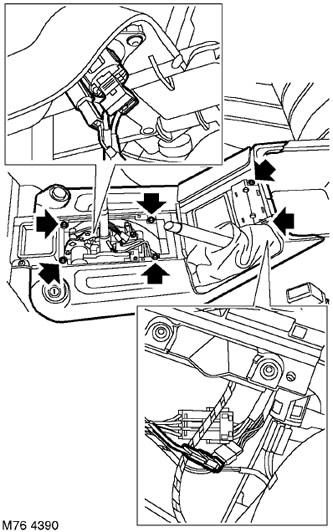

5. Отстранете 6-те винта Torx, закрепващи облицовката към централната конзола, и задействайте напълно ръчната спирачка.

6. Освободете облицовката от щипките, повдигнете и разкачете 3-жичните клеми от съединителя за захранване на аксесоара.

7. Изключете блока от кабелния конектор на плафоните за осветяване на долните щитове на контролния панел.


8. Отстранете облицовката на централната конзола. ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други елементи на системата, тогава не трябва да се извършват допълнителни операции по разглобяване.

9. Отстранете 2-та Torx винта, закрепващи захранващия контакт, и извадете контакта.

10. Развийте 4 винта Torx за закрепване на кутията за стоки и извадете кутията за стоки.

11. Отстранете 3-те винта на държача за чаша Torx и отстранете държача за чаша.

12. Свалете капака на лоста на ръчната спирачка.

Сглобяване

1. Поставете държача за чаша и го закрепете с винтове Torx.

2. Поставете жабката и я закрепете с винтове Torx.

3. Инсталирайте захранващия контакт и го закрепете с винтове Torx.

4. Поставете капака на лоста на ръчната спирачка.

5. Позиционирайте облицовката на централната конзола и свържете кабелните клеми към електрическия контакт.

6. Свържете блока към конектора на кабела на таванните лампи за осветяване на долните щитове на контролния панел.

7. Монтирайте облицовката на конзолата и я закрепете с винтове Torx.

8. Инсталирайте дръжката на лоста на ръчната спирачка и закрепете багажника на лоста.

9. Установете и фиксирайте покритието на кутията за стоки.

10. Затворете капаците на жабката.

11. Установете наслагване на селектора на автоматична скоростна кутия.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Тампон - селектор автоматична скоростна кутия.
